2017年公路水运试验检测《水运材料》助理试题（网友回忆版）
水运材料
历年真题
共 103 题
833 次浏览
更新于 2026-09-26
一、单项选择题
本类题共30题，每题1分，共30分。
1
钢筋接头由直径为28mm的HRB400钢筋和长度为56mm的墩粗直螺纹套筒组成，在进行接头单向拉伸的变形检测时，以下变形测量标距中符合取值范围的是（ ）。
- A.12mm
- B.168mm
- C.224mm
- D.280mm
2
阻锈剂的电化学防锈性能测试过程，需要测定试件通电（ ）小时的电流值。
- A.168
- B.120
- C.180
- D.336
3
水泥中氯离子含量测定的基准方法是（ ）。
- A.硫氢酸氨容量法
- B.磷酸蒸馏-汞盐滴定法
- C.离子选择电极法
- D.库仑滴定法
4
在一次粉煤灰细度试验中，负压筛析仪的负压只有3500Pa，低于标准规定，此时检验人员应如何处理（ ）。
- A.试验作废，调整负压满足要求后，重新取样试验
- B.停机，清理收尘器中的积灰后再进行筛析
- C.停机，观察筛余物，只要未出现粘结成球、粘筛等情况，可继续按原规定程序试验
- D.继续试验，可加长筛析时间，确保样品过筛彻底
5
粉煤灰需水量比检验用的试验样品为（ ）。
- A.基准水泥和被检验粉煤灰按5：5混合而成
- B.对比样品与中国ISO标准砂以1：4混合
- C.试验胶砂中的粉煤灰用量相当于粉煤灰掺量为42.9%
- D.试验胶砂中标准水泥和被检验粉煤灰按7：3混合而成
6
《水泥细度检验方法筛析法》GB/T1345-2005中规定试验筛必须保持洁净，筛孔通畅，使用（ ）次后，要进行清洗。
- A.5
- B.10
- C.50
- D.100
7
金属洛氏硬度试验中，从初试验力F0施加至总试验力F的时间应为（1～8）s，且总试验力F的持荷时间应为（ ）。
- A.（4±2）s
- B.（3±1）s
- C.（5±1）s
- D.（10±2）s
8
国标《预应力混凝土用钢材试验方法》（GB/T21839-2008）规定，在进行钢绞线的松弛试验时，初始荷载的持荷时间是（ ）。
- A.1分钟
- B.2分钟
- C.5分钟
- D.10分钟
9
某制造厂采用三种工艺对摩擦表面进行处理，在进行高强度螺栓连接摩擦面的抗滑移系数检验时，三种工艺应（ ）检测，每批（ ）组试件。
- A.单独，3
- B.单独，5
- C.只做一次，6
- D.只做一次，9
10
在进行公称直径为28mm的HRB400热轧带肋钢筋弯曲试验中，其支辊间距可设置为（ ）。
- A.140mm
- B.168mm
- C.196mm
- D.224mm
11
水的氯化物测定方法规定的实验室内相对标准偏差不大于（ ）。
- A.0.0052
- B.0.0048
- C.0.0036
- D.0.0027
12
下列关于水运工程混凝土用粗骨料密度试验说法正确的是（ ）。
- A.粗骨料堆积密度和紧密密度试验装料均分3层装入
- B.粗骨料表观密度应精确至1kg/m3
- C.粗骨料表观密度的两次试验结果之差超过10kg/m3时应重新试验
- D.粗骨料表观密度试验时应测水温，选取表观密度的修正系数
13
含水率为6.0%的湿砂100g，其中所含水重为（ ）。
- A.水重=100×6.0%=6.0g
- B.水重=（100-6）×6.0%=5.6g
- C.6/（1+0.06）=5.7g
- D.水重=（100+6）×6.0%=6.36g
14
水泥密度试验，两次称取的水泥质量均为60.00g，测得排开无水煤油的体积分别为19.60ml与19.80ml，则该水泥的密度计算结果为（ ）。
- A.3.05g/cm3
- B.3.03g/cm3
- C.需重新试验
- D.需做第三次试验，取结果接近的两个数值再平均
15
根据国标GB17671规定，水泥胶砂试体龄期从水泥加水搅拌开始试验时算起，三天抗压强度试验应在（ ）内进行。
- A.72h±30min
- B.72h±45min
- C.72h±1h
- D.72h±3h
16
外加剂检验中，掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的单位水泥用量为（ ）。
- A.330kg/m3
- B.360kg/m3
- C.350kg/m3
- D.300kg/m3
17
在进行抗折强度试验前，应将路面砖放入室温水中浸泡（ ）小时。
- A.12±0.25
- B.24±0.25
- C.12±0.5
- D.24±0.5
18
砂浆配合比试配时应采用三个不同的配合比，其中一个配合比为按规定得出的基准配合比，其余两个配合比的（ ）应按基准配合比分别增加及减少（ ）。
- A.水灰比，0.05
- B.水泥用量，10%
- C.水灰比，0.02
- D.水泥用量，5%
19
有关港口水工建筑物修补加固用的修补砂浆抗拉强度说法错误的是（ ）。
- A.试验机量程应不超过200kN
- B.试模为“8”字形
- C.试验养护条件为（20±2）℃，湿度（65±5）%
- D.试验龄期为14d
20
拌合用水水质要求不包括以下哪个项目（ ）。
- A.硫酸盐含量
- B.氯离子含量
- C.泌水率比
- D.酸碱度
21
混凝土表面涂层耐碱性试验所需试件尺寸和数量为（ ）。
- A.100mm×100mm×100mm；6个
- B.150mm×150mm×150mm；6个
- C.100mm×100mm×100mm；3个
- D.150mm×150mm×150mm；3个
22
土工布性能试验中，样品试验数量为10块的指标有（ ）。
- A.梯形撕破强力
- B.CBR顶破强力
- C.单位面积质量
- D.有效孔径
23
混凝土路面砖抗压强度试验的加荷速度为（ ）MPa/s。
- A.0.3-0.5
- B.0.4-0.6
- C.0.8-1.0
- D.0.5-1.0
24
混凝土路面砖抗压强度结果修约至（ ）MPa。
- A.0.01
- B.1
- C.0.1
- D.0.5
25
当采用火焰光度法测定外加剂的总碱量时，应采用约80℃的热水溶解试样，以（ ）分离铁、铝。
- A.盐酸
- B.氨水
- C.碳酸钙
- D.氢氧化钙
26
混凝土轴心抗压强度，采用尺寸为100mm×100mm×300mm试件时，尺寸换算系数为（ ）。
- A.0.85
- B.0.95
- C.1
- D.1.05
27
在砂浆的贯入阻力与时间的关系曲线中，贯入阻力值达到（ ）时，所需要的时间为砂浆凝结时间测定值。
- A.0.2MPa
- B.0.3MPa
- C.0.5MPa
- D.1.0Mpa
28
坍落度法适用于坍落度不小于（ ）塑性混凝土拌合物的稠度测试。
- A.5mm
- B.10mm
- C.15mm
- D.20mm
29
某结构物连续浇筑同一配比混凝土1100m3，根据《水运工程混凝土施工技术规范》（JTS202-2011）要求，至少留置混凝土抗压强度标准试件（ ）组。
- A.3
- B.4
- C.5
- D.6
30
混凝土氯离子渗透性扩散系数检测，喷涂硝酸银溶液后用两脚规和游标卡尺测量氯化银的渗透标示的渗透深度，从正中间向两边每隔（ ）测量一个数据，共需测得（ ）数据。
- A.5mm，5个
- B.10mm，5个
- C.5mm，7个
- D.10mm，7个
二、判断题
本类题共30题，每题1分，共30分。
31
热轧带肋钢筋拉伸、弯曲及重量偏差试验要求的取样数量分别为2个、2个和不少于5个，其中拉伸和弯曲试样应分别从两根钢筋上切取，重量偏差取样时可在同一钢筋上进行切取。
- A.正确
- B.错误
32
如水样pH为10，在测其氯离子含量时，可直接滴定。
- A.正确
- B.错误
33
根据国标GB/T4508进行沥青的延度试验，试样灌模后的保温时间不少于85分钟。
- A.正确
- B.错误
34
粉煤灰游离氧化钙的试验方法有甘油酒精法和乙二醇法，其中甘油酒精法是基准方法。
- A.正确
- B.错误
35
粒化高炉矿渣粉第1次检验不合格时，允许重新双倍取样，对不合格项目进行复检，以复检结果作为评定依据。
- A.正确
- B.错误
36
在检测粉煤灰硅酸盐水泥的烧失量时，须测定灼烧试样的SO3含量来校正试验结果。
- A.正确
- B.错误
37
在进行金属洛氏硬度试验时，若采用同样的标尺，在初试验力下的残余压痕深度h越大，则洛氏硬度值越小。
- A.正确
- B.错误
38
钢绞线外形尺寸检验中，应用分度值不大于0.02mm的量具测量直径。
- A.正确
- B.错误
39
依据JTJ270标准，对于最大公称粒径超过40mm的碎石和卵石，不宜采用简易法来检验它的表观密度。
- A.正确
- B.错误
40
钢筋拉伸试验一般应在（10-35）℃环境温度条件下进行。
- A.正确
- B.错误
41
混凝土L型仪流动高度比值越大则说明混凝土流动性越好。
- A.正确
- B.错误
42
根据《水运工程混凝土施工规范》（JTS202-2011），混凝土拌和用水pH值的测定采用pH试纸法，测定时，用玻璃棒将水样滴于试纸上，与比色板比较读出相应的pH值。
- A.正确
- B.错误
43
在进行土工合成材料的刺破强力试验时，如果出现双峰值的情况，则不论第二个峰值是否大于第一个峰值，均以第一个峰值作为试样的刺破强力。
- A.正确
- B.错误
44
水泥标准稠度净浆的判定标准是试杆沉入净浆并距板底5mm±1mm。
- A.正确
- B.错误
45
测定水泥标准稠度用水量时，整个试验操作应在搅拌后1.5分钟内完成。
- A.正确
- B.错误
46
混凝土外加剂性能检验，配合比用水量为坍落度在（210±10）mm时的用水量。
- A.正确
- B.错误
47
进行砂浆强度试件制作时，应将拌合好的砂浆分两层装入试模，每层插捣25次。
- A.正确
- B.错误
48
混凝土的骨料含气量试验中，粗细骨料拌匀加入量钵过程中始终要使骨料顶面处于水面以下，水面每升高25mm左右就应用捣棒轻轻插捣10下，并略予搅动，以排除夹杂的空气。
- A.正确
- B.错误
49
为保证试样的代表性，砂浆试样应从不同盘砂浆或同车砂浆中取得，取样量应为试验所需量的4倍。
- A.正确
- B.错误
50
依据国标GB/T4507进行沥青软化点的测试，两次测试的结果分别是60.5，62.0，则该次试验无效。
- A.正确
- B.错误
51
关于填充修补的聚合物水泥砂浆，其与旧混凝土的28天粘结强度要求不小于原混凝土的抗拉强度标准值。
- A.正确
- B.错误
52
土工合成材料进行宽条拉伸试验时，用伸长计测量的名义夹持长度是指试样在受力方向上标记的两个标记点间的初始距离。
- A.正确
- B.错误
53
混凝土外加剂性能检验，外加剂为液体时，将水泥、砂、石一次投入搅拌机，干拌均匀，再加入掺有外加剂的拌合水一起搅拌2min。
- A.正确
- B.错误
54
依据《水运工程混凝土试验规程》（JTJ270-1998），岩石抗压强度试验采用饱水状态的试样。
- A.正确
- B.错误
55
热轧带肋钢筋和碳素结构钢力学性能中的屈服强度均指下屈服强度。
- A.正确
- B.错误
56
砂的含泥量试验中，烘干试样置于容器中，并注入饮用水，水面应高出砂面约150mm，浸泡的时间应为1h。
- A.正确
- B.错误
57
当在构件上钻取芯样验证混凝土抗氯离子渗透性时，同类构件的芯样不少于3个，混凝土构件养护龄期不大于56天。
- A.正确
- B.错误
58
混凝土抗氯离子渗透性扩散系数电迁移方法的试验中，初始电流越大，所需施加的试验电压越大。
- A.正确
- B.错误
三、多项选择题
本类题共20题，每题2分，共40分。
59
高强螺栓连接副中的螺栓出厂检验时，组批原则中包含以下条件（ ）。
- A.同一性能等级
- B.同一热处理工艺
- C.同一规格
- D.同一长度
60
根据《水运工程结构耐久性设计标准》（JTS153-2015），阻锈剂在盐水溶液中的防锈蚀性能试验中，判定无锈蚀发生的条件是（ ）。
- A.同组三根钢筋无锈蚀痕迹
- B.同组至少两根钢筋无锈蚀痕迹
- C.玻璃磨口瓶或盐水溶液中无锈蚀痕迹
- D.同组至少一根钢筋无锈蚀痕迹
61
混凝土外加剂对水泥的适应性检测须用到以下设备（ ）。
- A.水泥胶砂搅拌机
- B.截锥形圆模
- C.水泥胶砂振动台
- D.跳桌
62
根据《水运工程质量检验标准》（JTS257-2008），混凝土用粉煤灰进场检测必检项目包括：细度、烧失量及（ ）。
- A.需水量比
- B.氧化钙含量
- C.三氧化硫含量
- D.28天抗压强度比
63
用于矿渣粉活性指数及流动度比检测用的P.O42.5水泥，其指标要求与一般水泥相比存在哪些不同（ ）。
- A.对比表面积的上下限均做出规定
- B.对三氧化硫的上下限均做出规定
- C.无不同，只要满足P.O42.5的要求即可
- D.抗压强度的检验龄期有所不同
64
混凝土涂层防腐施工的检验项目有（ ）。
- A.涂层柔韧性
- B.表面粗糙型
- C.涂层附着力
- D.涂层干膜厚度
65
根据《建设用碎石、卵石》（GB/T14685-2011），碎石碱活性试验要求的环境条件是（ ）。
- A.成型室温度（20～25）℃，相对湿度不低于50%
- B.成型室温度（20～27.5）℃，相对湿度不低于80%
- C.恒温养护温度（20±2）℃，相对湿度95%以上
- D.恒温养护温度（40±2）℃，相对湿度95%以上
66
某试验室按规范连续多次对水泥的不溶物进行测定，下列数据连续多次的测量结果，已经达到恒重的是（ ）。
- A.0.9875，0.9866，0.9860
- B.0.9888，0.9677，0.9673
- C.0.9260，0.9257，0.9253
- D.0.9780，0.9783，0.9781
67
通用硅酸盐水泥出厂检验时，合格品评判的技术指标有（ ）。
- A.化学指标
- B.凝结时间
- C.碱含量
- D.强度
68
锚具静载锚固性能试验项目包括（ ）。
- A.锚具效率系数
- B.组装件预应力筋受力长度的总伸长率
- C.锚具内缩量
- D.锚具摩阻损失
69
在采用宽条拉伸法进行土工格栅的抗拉强度试验时，确定试样的长度和宽度与以下（ ）因素有关。
- A.横向节距大小
- B.纵向节点间距
- C.土工格栅的强度等级
- D.土工格栅的伸长率
70
混凝土外加剂硫酸钠含量测定方法有（ ）。
- A.电位滴定法
- B.重量法
- C.火焰光度计法
- D.离子交换重量法
71
以下（ ）设备是采用电位滴定法测外加剂的氯离子含量所需的设备。
- A.酸度计
- B.银电极
- C.烘箱
- D.天平
72
修补工程中，关于立模浇筑混凝土坍落流动度的测定，下列说法正确的是（ ）。
- A.尽量缓慢的将混凝土填充到坍落度筒中，并使混凝土均匀分布
- B.抹平混凝土上表面，使其与坍落度筒的上边缘齐平，然后在2～3s内垂直向上提起坍落度筒
- C.当混凝土停止流动后，测量混凝土最大直径和与其垂直方向的直径
- D.检测结果取两个垂直方向直径测值的最大值
73
硅烷浸渍深度可采用的测试法有（ ）。
- A.染料指示法
- B.酚酞指示法
- C.热分解气相色谱法
- D.划痕法
74
关于塑料排水板纵向通水量仪器的要求，以下说法正确的是（ ）。
- A.保证试样有效长度范围内收到均匀且恒定的侧压力，试样两端连接处必须密封，在侧压力作用下不漏水
- B.连接管路宜短而粗，以减少水头损失
- C.连接管路宜长而细，以减少水头损失
- D.包封试样的乳胶膜，弹性良好、不漏气、膜厚度宜小于0.3mm
75
关于混合砂或者机制砂石粉含量检测，下列说法正确的是（ ）。
- A.试验过程中用到的亚甲蓝溶液保质期为28天
- B.亚甲蓝值MB≥1.4时，判定为以石粉为主
- C.亚甲蓝值MB单位为（g/kg），表示每千克0～2.36mm粒级试样消耗的亚甲蓝克数，精确至0.01
- D.试验过程中沉淀周围一出现1mm宽的稳定浅蓝色色晕，即可结束试验
- E.MB值计算公式中的“V”为色晕持续5min时索加入的亚甲蓝溶液总体积
76
电通量法检测混凝土的抗氯离子渗透性，《水运工程混凝土质量控制标准》（JTS202-2-2011）与《普通混凝土长期性能和耐久性能试验方法标准》（GB/T50082-2009）的区别（ ）。
- A.试件直径
- B.检测结果的数据处理方法
- C.试件真空饱水的真空度要求
- D.电通量最终结果表示
77
依据《水运工程混凝土质量控制标准》（JTS202-2-2011）进行混凝土抗氯离子渗透性电通量法试验，以下正确的方法步骤是（ ）。
- A.试件真空饱水时，维持规定真空度情况下的浸泡时间应为18h±2h
- B.装有试件的试验装置应放置于20℃～25℃的水槽中
- C.注入NaCl溶液的试验槽内的铜网连接电源负极，注入NaOH溶液的试验槽中的铜网连接电源正极
- D.若采用直径为100mm的试件测得的电通量为1080C，则其试验结果应为975C
- E.若一组三个试件的测试值分别为880C、895C、1047C，则试验结果应取895C
78
混凝土抗渗试验时，可停止试验的条件是（ ）。
- A.当6个试件中有3个试样端部渗水
- B.当6个试件中有4个试样端部渗水
- C.加压至设计等级，经8个小时第3个试件仍不渗水
- D.加压至设计等级，经8个小时第4个试件仍不渗水
四、综合题
本类题共25题，每题2分，共50分。
某工程共有3000m2表面积的混凝土结构构件采用附加（特殊）防腐蚀措施，请根据水运工程的相关规定，回答以下有关问题。
79
附加（特殊）防腐蚀措施包括以下（ ）类别。
- A.混凝土选择较低的水胶比
- B.外加电流阴极保护
- C.混凝土中添加钢筋阻锈剂
- D.混凝土中掺较大掺量矿物掺合料
80
该工程表面涂层干膜厚度和粘结力采用《水运工程混凝土结构实体检测技术规程》（JTS239-2015）质量验收时应抽取（ ）进行检测。
- A.60个干膜厚度测点，9个粘结力测点
- B.30个干膜厚度测点，9个粘结力测点
- C.30个干膜厚度测点，3个粘结力测点
- D.60个干膜厚度测点，18个粘结力测点
81
在对该涂层材料进行抗氯离子渗透性能测试时，测得一组数据如下，则该项检测结果为（ ）。
- A.4.9×10-3mg/cm2·d
- B.5.1×10-3mg/cm2·d
- C.5.7×10-3mg/cm2·d
- D.试验无效
82
在进行该涂层的实体粘结力试验时，测得其中以下一组数据，以下说法正确的是（ ）。（注：拉拔式附着力测定仪的圆盘底座面积为314mm2。）
- A.该组数据中有二点应重测
- B.该组数据仅有一点为无效数据
- C.当出现无效数据时，应在该测点附近再选点检测取得有效数据
- D.当出现无效数据时，应予以剔除，取有效数据点的测值计算平均值作为该组粘结力代表值
83
涂层施工前应进行涂层的粘结力室内试验以确定有关施工参数。根据《海港工程混凝土结构防腐技术规范》（JTJ275-2000）涂层的粘结力室内试验应符合（ ）要求。
- A.表湿试件浸泡用的氯化钠溶液浓度为3%
- B.需使用到干膜厚度测试仪
- C.混凝土试件强度等级为C30
- D.粘结力试验应共取得9个测点，进行结果评判，若出现无效测点，应舍去后取余下的测点值进行结果评判
针对水运工程所用的土工合成材料，请回答以下问题：
84
以下哪些材料可归属为水运工程中应用的土工合成材料（ ）。
- A.土工膜
- B.土工模袋
- C.土工网
- D.土工格栅
85
垂直渗透系数是土工合成材料透水性能的表示指标，关于垂直渗透系数检测，下列说法正确的是（ ）。
- A.垂直渗透性能检测可分恒水头法和降水头法，恒水头法是指水头差为一个不变的固定值50mm时，测定水流垂直通过土工布的垂直渗透系数特征值的方法
- B.流速指数通常指水头差在50mm时的流速
- C.土工布在进行垂直渗透系数检测时，试样应先充分浸润，若未能充分浸润，则会影响垂直渗透系数的检测结果，可能使结果偏大
- D.若检测水温为22℃，则相对于水温20℃，22℃时同一试样在相同时间内测得的通过试样水量将偏大
86
以下为一组长丝机织土工织物试样在水头差H为50mm时的垂直渗透性能的相关检测数据，请问该组试样的垂直渗透系数的试验结果为（ ）。【20℃的流速V20=（VR_T）/（At），水力梯度i=H/δ】
- A.1.6×10-2cm/s满足指标要求
- B.1.5×10-2cm/s满足指标要求
- C.1.3×10-2cm/s满足指标要求
- D.1.4×10-2cm/s满足指标要求
87
采用干筛法进行土工织物的有效孔径检测时，以下说法正确的是（ ）。
- A.当O90为0.090mm时，表示粒径为0.071～0.090mm的标准颗粒在该土工布上的过筛率为10%
- B.进行O90有效孔径检测时，应先选择较细粒径的标准颗粒进行试验，依次由细到粗，直到取得三组连续分级标准颗粒材料的过筛率，并有一组过筛率低于10%
- C.当标准颗粒受潮时，可能会引起颗粒黏粘结和黏附，此时会严重影响检测结果，使检测结果偏小或得不到检测结果
- D.在试验前对土工布试样进行调湿时，达到调湿平衡的指标是：试样在间隔2h的连续称重中质量变化不超过试样重量的0.25%
88
下表为采用宽条拉伸试验进行一组短纤针刺非织造土工布拉伸强度和伸长率的检测记录，以下说法是（ ）。
- A.隔距长度错误，应为200mm
- B.拉伸速率错误，应为20mm/min
- C.拉伸强度计算结果错误
- D.最大负荷下的伸长率计算公式不正确
某水运工程项目一次性购进两个批号的缓凝型高性能减水剂共150t，其中批号1#的共120t，推荐掺量为0.8%，批号2#的共30t，推荐掺量为1%。
89
该次购进的减水剂共应组批多少次进行抽样检验？（ ）
- A.5次
- B.3次
- C.2次
- D.4次
90
以下哪些项目为水运工程规定的必检匀质性项目（ ）。
- A.pH值
- B.含气量
- C.减水率
- D.氯离子含量
91
下表为混凝土外加剂减水率试验的结果，下列说法正确的有（ ）。
- A.基准混凝土和受检混凝土的水泥用量错误，应为330kg
- B.该减水剂的减水率检测结果为27.8%，符合高性能减水剂的减水率指标要求
- C.各批受检混凝土不应全在同一天检测，但基准混凝土和受检混凝土应同时成型
- D.此次试验结果无效
92
若该外加剂性能符合要求，则可以预测，在混凝土中添加适量的该缓凝型高性能减水剂，与无添加的原混凝土相比混凝土的性能将发生哪些主要变化（ ）
- A.混凝土的早期强度将会降低
- B.混凝土的收缩变形将会减小
- C.在保持同样流动性下，混凝土的胶凝材料可减少
- D.在保持同样用水量的情况下，流动性可提高
93
对其中一批外加剂进行含固量检测，请选择相关的正确回答（ ）。
- A.盛有试样的带盖称量瓶，放入烘箱烘干时，盖子应盖紧，以防试样挥发损失
- B.盛有试样的称量瓶在烘箱内烘干取出后，应盖上盖置于干燥器内冷却30min后称量
- C.称量应精确至0.001g
- D.以下为含固量检测的部分原始记录，从记录中可知，两次平行检测相对误差超过了含固量检测重复性限，故此次试验无效
钢筋机械连接接头应符合行业标准《钢筋机械连接技术规程》（JGJ107）等的要求，请依据标准，回答以下有关钢筋机械连接接头的问题。
94
水运工程常用的钢筋机械连接接头的有（ ）。
- A.套筒挤压接头
- B.墩粗直螺纹接头
- C.闪光对焊接头
- D.滚扎直螺纹接头
95
钢筋机械连接接头性能等级划分为Ⅰ、Ⅱ、Ⅲ三个等级，划分的依据是（ ）。
- A.抗拉强度、残余变形、屈服强度、最大力总伸长率
- B.抗拉强度、残余变形、最大力总伸长率、高应力反复拉压性能
- C.抗拉强度、残余变形、最大力总伸长率、大变形反复拉压性能
- D.抗拉强度、残余变形、最大力总伸长率、高应力和大变形条件下反复拉压性能
96
钢筋连接工程开始前，应对不同厂生产的进场钢筋进行接头工艺检验，关于工艺检验的规定，以下描述正确的是（ ）。
- A.每根接头的抗拉强度均应满足规范规定
- B.3根接头试件的残余变形平均值应满足规范规定
- C.若有1根试件抗拉强度不满足要求，允许再抽3根试件进行复检
- D.若3根试件残余变形平均值不合格，则判为工艺检验不合格
97
钢筋连接接头的施工现场检验应进行抗拉强度试验，假如某符合组批条件的接头数量为900个，应抽取（ ）个进行抗拉强度试验。
- A.9
- B.8
- C.6
- D.3
98
若上述现场检验的抗拉强度试件中有1根强度不符合要求，则应（ ）。
- A.判为不合格
- B.另取2个接头复验
- C.另取4个接头复验
- D.另取6个试件复验
某重力式码头工程需进行C35水下钢筋混凝土灌注桩的配合比设计配制和施工生产及质量检验，请根据JTS202-2011《水运工程混凝土施工规范》的相关规定，回答以下问题。
99

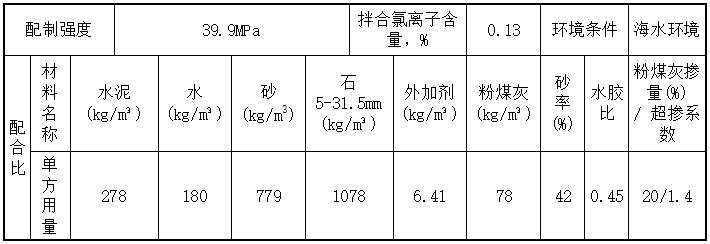

已知该工地实际统计的混凝土抗压强度标准差为5MPa，该混凝土的配合比设计结果详见下表，以下说法正确的是（ ）。
- A.配制强度计算结果不正确，应为35+1.645×5=43.2MPa
- B.胶凝材料用量偏小，应不小于400kg
- C.水泥用量偏小，应不小于300kg
- D.拌合物的氯离子含量超标
100
最小钢筋净为160mm，则应遵守以下哪些规定（ ）。
- A.碎石的最大粒径应不大于40mm
- B.细骨料应为中砂，其中小于0.315mm的粒径含量不应大于15%
- C.粗骨料中的针片状含量不大于10%
- D.泵送混凝土的砂率在满足坍落度要求的情况下，不应超过42%
101
水下泵送混凝土的初凝时间不应早于所浇筑构件全部混凝土灌注完成时间，混凝土初凝时间测定时，以下陈述内容正确的是（ ）。
- A.凝结时间是从砂浆拌合物在测试筒中成型后开始测试时起算
- B.测针承压面积分别为100mm2、50mm2、20mm2三种，测试过程中当混凝土凝结时间时贯入阻力越大，则所用的测针面积越小
- C.凝结时间与贯入阻力为线性关系，可通过线性回归方法确定出回归方程式
- D.该混凝土配合比设计试配时，依据GB/T50080-2016《普通混凝土拌合物试验方法标准》，测得三个试件的初终凝时间如下表所列，则其初凝时间为6h25min，终凝时间为7h10min
102
该工程C35水下混凝土灌注桩共浇筑了950m3，共取了10组抗压强度试件，测得10个抗压强度代表值如下表所列，请问关于该水下混凝土验收时强度结果的正确回答是（评定中系数C取0.9）（ ）。
- A.最小值不满足评定要求，该批混凝土强度评定为不合格
- B.平均值不满足要求，该批混凝土强度评定为不合格
- C.强度评定计算中所采用的标准差，均应按实际计算结果采用
- D.平均值满足要求，该批混凝土强度评定为合格
103
混凝土浇筑过程应进行的质量检查项目和检查频率及相关要求有，（ ）。
- A.原材料称量示值每一工作班应检查2～4次
- B.坍落度每一工作班至少检测2次
- C.骨料含水率每一工作班至少测定2次
- D.坍落度等拌合物性能检测应在浇筑的地点取样检测，当混凝土拌合物从搅拌出料至浇筑入模时间不超过15min时，可在拌制地点取样检测
输入阅读码
查看答案与解析需要输入阅读码
