二级注册建筑师《场地与建筑方案设计（作图题）》试题精选三（网友回忆版）

1.任务要求

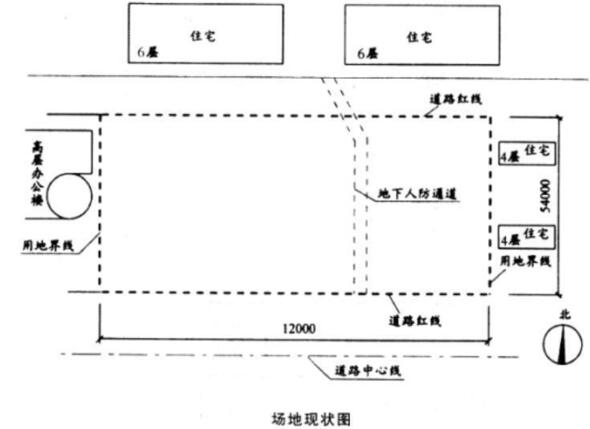

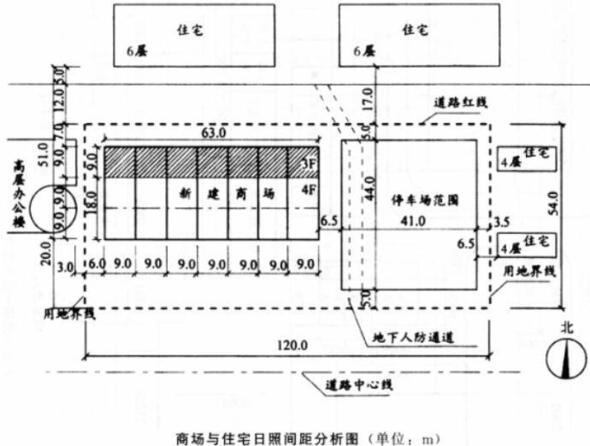

在给定场地内(如下图所示)布置最大面积商场一栋(不大于4层)，在其一层地下室布置一个1800㎡停车场。

　2.设计要求
(1)日照间距：1：1.3。
(2)商场层高均为5m，轴网尺寸9m×9m，各层各方向总尺寸均为9m的总数倍。
(3)地下室范围同一层。
(4)商场东西侧均按规范要求退让，南侧退道路红线20m，北侧5m，停车场南北退道路红线均为5m，东西方向均按规范要求退让。
(5)人防通道5m范围内不得布置建筑。
　3.作图要求
绘出拟建商场及停车场的建设范围，标注建设范围至边界线间相邻建筑物的距离。

1.任务要求
某城市拟建一个汽车专卖店，面积2500㎡(±10%)。由主体建筑、新车库、维修车间三大部分组成。
　2.场地要求
地块基本是一个90m×60m的矩形，场地南侧为城市主干道，场地西侧为城市次干道，场地东侧为一般道路(可以用作回车道)，场地北侧为一般道路(可以用作回车道)。
　3.一般要求
(1)四面退用地界线3m，布置环形试车道；合理安排人行出入口；室外10个3×6m的停车位。
(2)汽车展厅朝向南侧主干道，三部分可连接可分开。
　4.作图要求

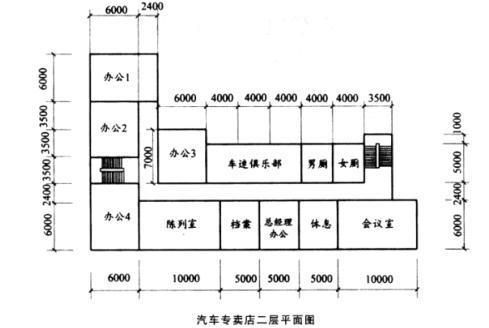

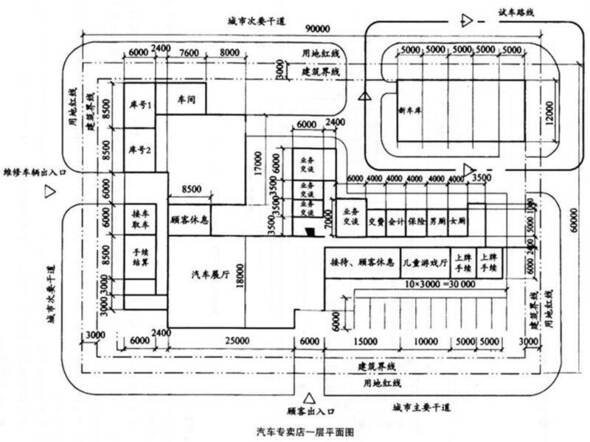

(1)用工具画出一层与二层平面图，一层平面应包括场地布置，比例为1:200。
(2)标注总尺寸、出入口、建筑开间、进深及试车路线。
(3)画出场地道路与外部道路的关系。
(4)标出各房间名称与轴线尺寸。

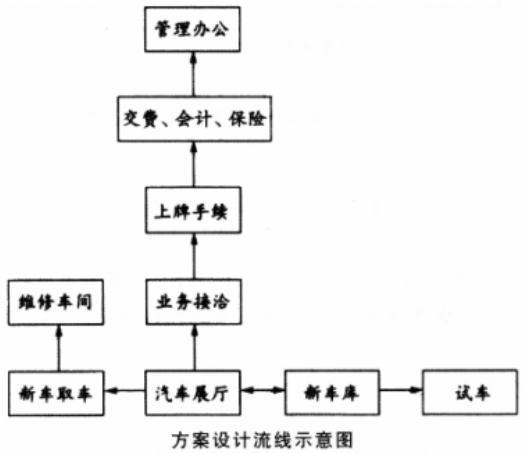

　5.流线要求(如下图所示)

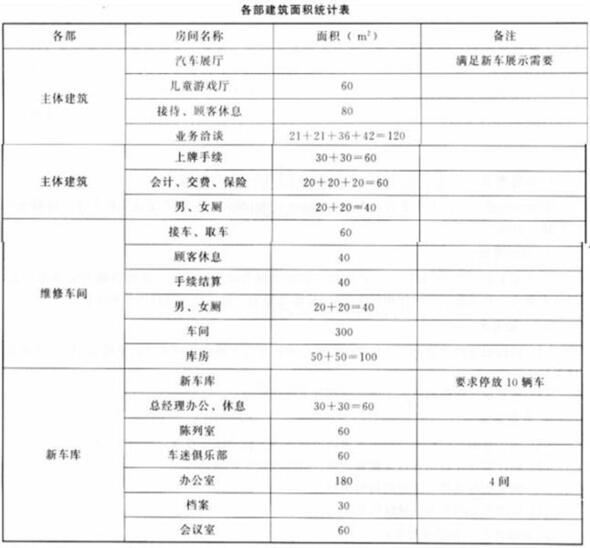

　6.建筑面积要求(见下表)

任务要求
(1)在我国南方某城市商业区内拟建一幢规模1100㎡左右，2层的手工艺品专卖店。
(2)该专卖店主要为接待旅游团队游客和市民。
(3)提供产品介绍，参观加工制作和销售洽谈的场所：门厅(服务台)→展览厅→录像厅→加工展示(包括精品陈列)→销售厅(洽谈)。
　2.场地要求
(1)场地平面的比例尺为1：100，场地南面是城市道路，附近有集中停车场，本场地内不考虑停车位置。
(2)场地平坦不考虑竖向设计。
　3.一般要求
(1)根据任务要求、场地条件及有关规范画出一、二层平面图。
(2)各房间面积允许误差在规定面积的士15%以内(均以轴线计)。
(3)层高：销售厅层高为5m，其余层高为3.9m。
(4)采用砖混结构.局部可用钢筋混凝土柱，不考虑抗震。
(5)底层设对外和内部两个出入口。
(6)加工展示与参观走廊之间用玻璃隔断，展示长度不小于20m。
　4.制图要求

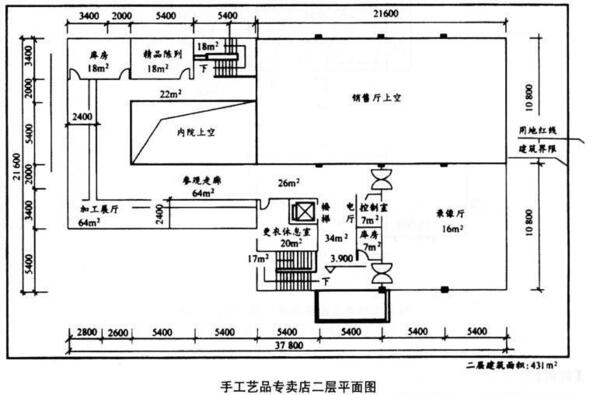

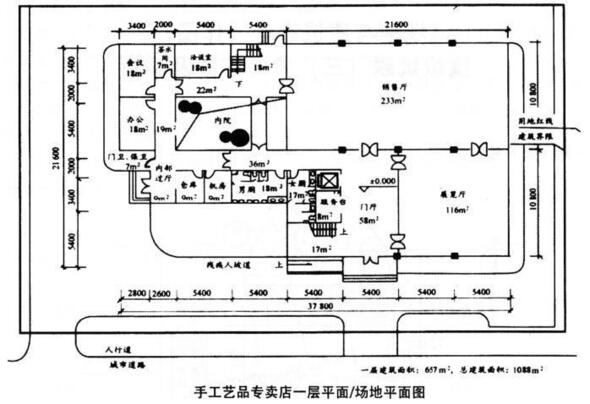

(1)用尺和工具画出一层与二层平面图，可用单线表示，画出门位置及门的开启方向。
(2)画出轴线尺寸，标出各房间名称，标出地面、楼面与室外地坪的标高(公众人口处考虑残疾人坡道)。
(3)注出各房间面积及总建筑面积(以轴线计算)。
(4)画出场地道路与城市道路的关系并标明出入口。
　5.规范与规定
(1)一般规定：①建筑物主体结构使用年限为二类；②建筑物构件耐火等级为一级。
(2)安全疏散：①一层必须有2个或2个以上对外出入口；②楼层具有双向疏散条件；③底层楼梯至出入口不大于15m；④楼梯宽度不小于1.1m;⑤袋形走廊时，房门离疏散梯距离不得大于22m；⑥大于60mn的房间，必须有2个出人口；⑦位于走道尽端的房间内最远一点到房间门口的距离不大于14m。
(3)走廊：①一般走廊净宽不小于1.5m；②非特殊需要的房间不能用套间方式布置；③内走廊长度小于20m时要一端有采光口，大于20m时应2端有采光口。
(4)厕所：①底层设男、女厕所各一个；②男厕所设3个坐便器，其中1个为残疾人厕位，5个小便器与2个洗手盆；③女厕所设3个坐便器，其中1个为残疾人厕位，2个洗手盆；④厕所要有天然采光、自然通风。
(5)残疾人交通：入口坡道坡度不大于1:12，竖向交通采用电梯。

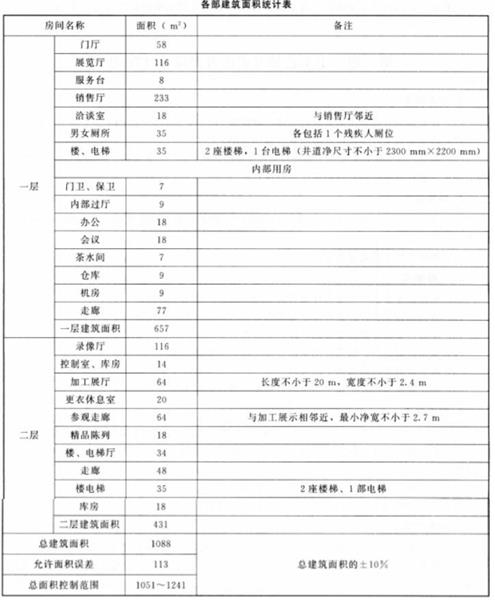

　6.建筑面积要求(见下表)
