二级注册建筑师《场地与建筑方案设计（作图题）》试题精选二（网友回忆版）

设计条件

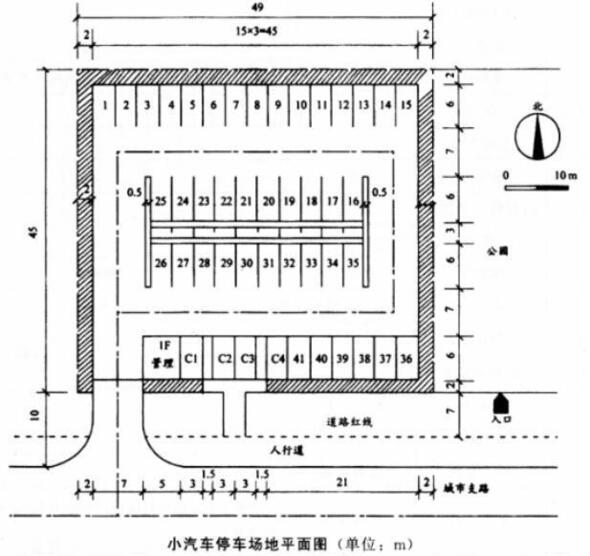

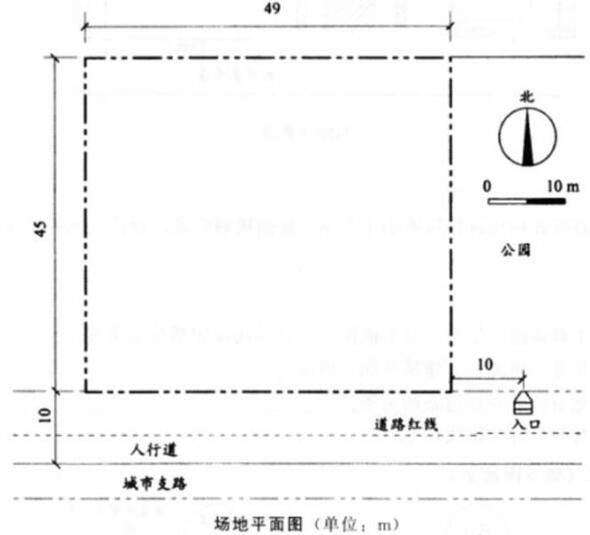

在城市道路边拟建小汽车停车场，位置如下图所示。

(1)采用垂直式停车，停车位尺寸为3m×6m，其中包括4个残疾人停车位。停车场内通道应贯通，且宽度不小于7.0m。
(2)两车背靠背停车时，留出的绿化带应大于2.0m。
(3)停车场人口处设5m×6m的管理用房。
(4)用地范围退2.0m作绿化带，无障碍通道除外。
(5)残疾人从通道缓坡进入人行道。

1.任务要求
某县历史上以陶瓷制品称绝于世，今欲兴建陶瓷专题博物馆一座。总建筑面积为1750㎡，面积均以轴线计，允许±10%的浮动。
　2.场地要求

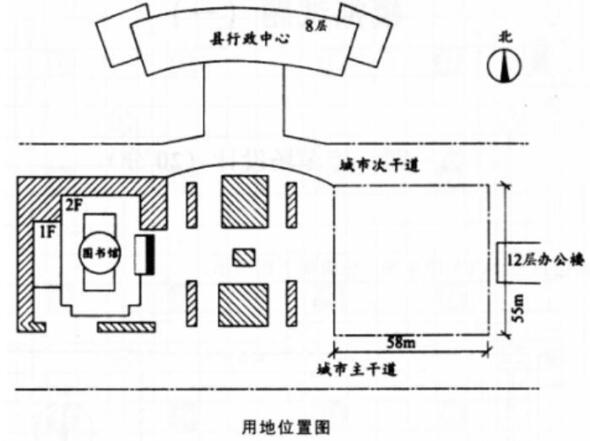

地块基本是一个58m×55m的矩形，用地位置如下图所示该地段地形平坦，场地南侧为城市主干道，场地西侧是城市广场，场地东侧为高层办公区，场地北侧为城市次干道。

　3.一般要求
建筑退道路红线和用地红线应不小于5m。根据规划要求，设计应完善广场空间并与周边环境相协调。
　4.制图要求

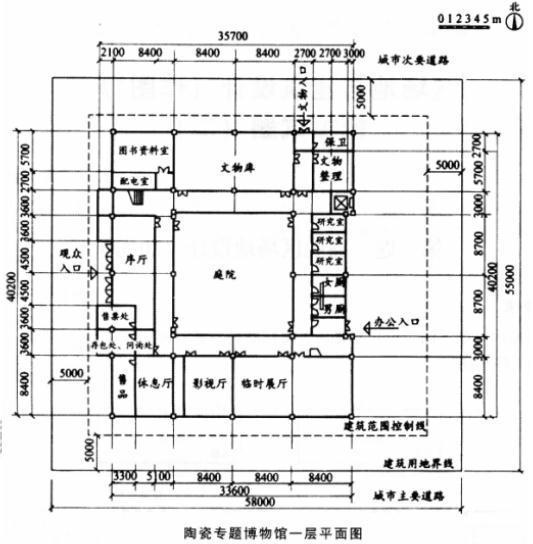

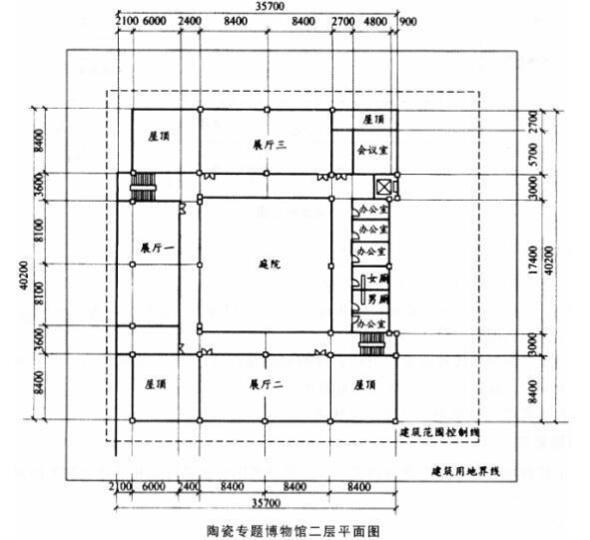

(1)用尺和工具画出一层与二层平面图，一层平面应包括场地布置。
(2)标注总尺寸、出入口、建筑开间、进深。
(3)画出场地道路与外部道路的关系。
(4)标出各房间名称与轴线尺寸。

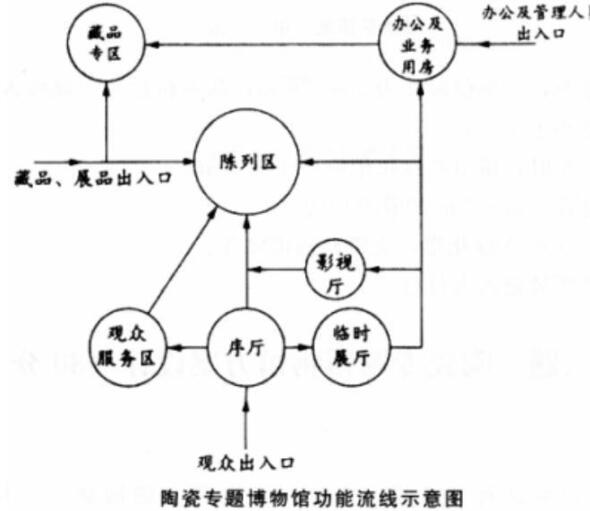

　5.流线要求(如下图所示)

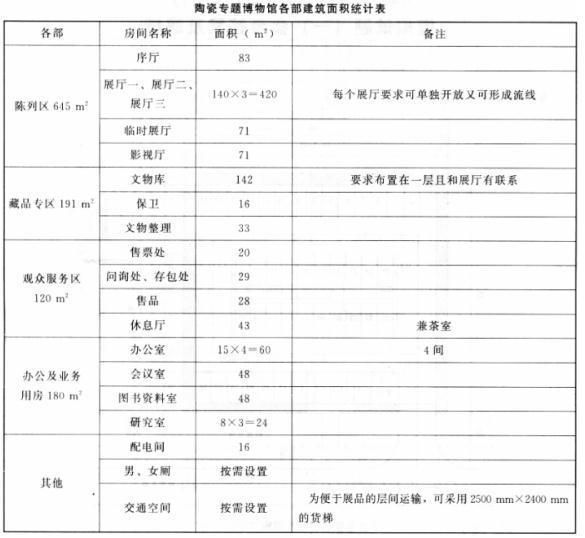

　6.建筑面积要求(见下表)

设计条件

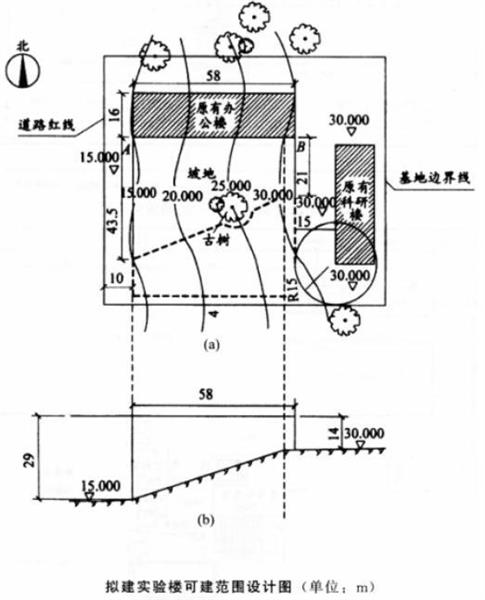

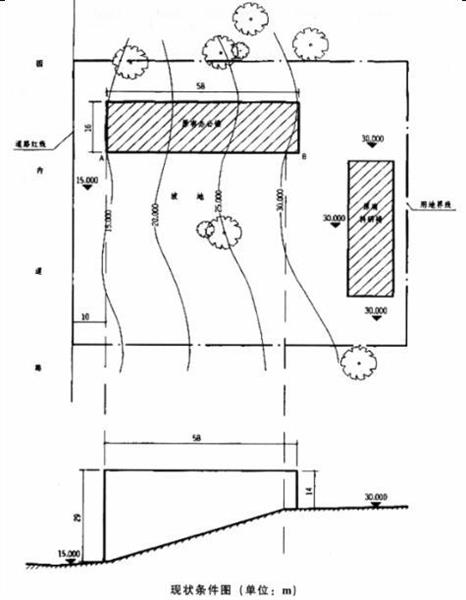

某科技园位于坡地上，基地范围内原有办公楼和科研楼各一幢，如下图所示。当地日照间距为1：1.5(窗台、女儿墙高度忽略不计)。

　2.设计要求
在基地范围内拟建一幢平屋面实验楼，其屋面标高与原有办公楼相同，要求不对原有办公楼形成日影遮挡。拟建实验楼可建范围应符合下列要求：
(1)退西向道路红线10m。
(2)退南向基地边界线4m。
(3)东向距原有科研楼15m。
(4)距现有古树树冠3m。
　3.作图要求
用粗虚线绘出拟建实验楼的可建范围，标注该用地范围北侧边界线西端点至A点、东端点至B点的距离。
