2016年注册电气工程师（发输变电）《专业知识考试（上）》试题（网友回忆版）

参考答案 B

参考答案 C

解析：《交流电气装置的接地设计规范》（GB/T50065—2011）附录E.0.3-1条规定，发电厂和变电站的继电保护装置配置有2套速动主保护、近接地后备保护、断路器失灵保护和自动重合闸时，t_e应按下式取值：
t_e≥t_m＋t_f＋t_o＝0.01＋0.8＋0.06＝0.87s式中，t_m为主保护动作时间（s）；t_f为断路器失灵保护动作时间（s）；t_o为断路器开断时间（s）。
《交流电气装置的接地设计规范》（GB/T50065—2011）附录第E.0.1条规定，钢质接地线的最小截面要求为：
式中，S_g为接地导体（线）的最小截面（mm2）；I_g为流过接地导^体（线）的最大接地故障不对称电流有效值（A）；t_e为接地故障的等效持续时间（s）；C为接地导体（线）材料的热稳定系数。
其中，第E.0.2条规定，钢材的热稳定系数C值取70。

参考答案 D

参考答案 D

解析：根据《电力工程直流电源系统设计技术规程》（DL/T5044—2014）第A.5条，对比表A.5-1见（题4解表1）和表A.5-2（见题4解表2），可知从直流屏至用电侧末端允许的最大压降百分比为5%＋1.5%＝6.5%。则从直流屏至用电侧末端允许的最大压降为：
110×6.5%＝7.15V

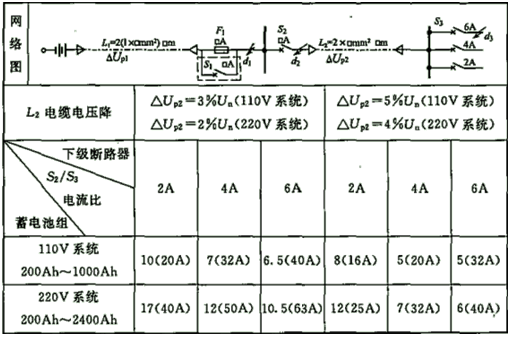

题4解表1　集中辐射形系统保护电器选择性配合表（标准型）

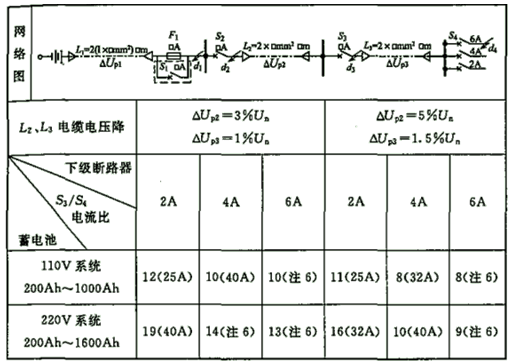

题4解表2　分层辐射形系统保护电器选择性配合表（标准型）

参考答案 A

解析：根据《电力工程电气设计手册》（电气一次部分）P232表6-3。低压侧进线回路持续工作电流：

参考答案 C

参考答案 D

解析：根据《火力发电厂厂用电设计技术规程》（DL/T5153—2014）附录P.0.1RT₀型熔断器配合级差表（见题7解表）。由表可知，短路电流周期分量有效值为4kA时，RT₀-120/200A与RT₀-250/400A配合。

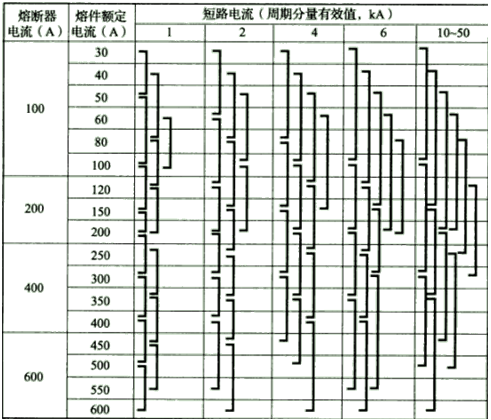

题7解表　RT₀型熔断器配合级差表

参考答案 A

参考答案 A

参考答案 C

参考答案 C

解析：根据《火力发电厂与变电站设计防火规范》（GB50229—2006）第11.1.1条表11.1.1（见题11解表1）可知，消防水泵房属于戊类生产建筑，耐火等级为二级。油浸式电容器（含可燃介质的电容器室）属于丙类生产建筑，耐火等级为二级。
根据《火力发电厂与变电站设计防火规范》（GB50229—2006）第11.1.4条及表11.1.4（见题11解表2）可知，两建筑物相邻墙体上开小窗，则丙、丁、戊类生产建筑耐火等级为一、二级时，两建筑物之间的的防火间距为10m。
题11解表1　建（构）筑物的火灾危险性分类及其耐火等级（部分）

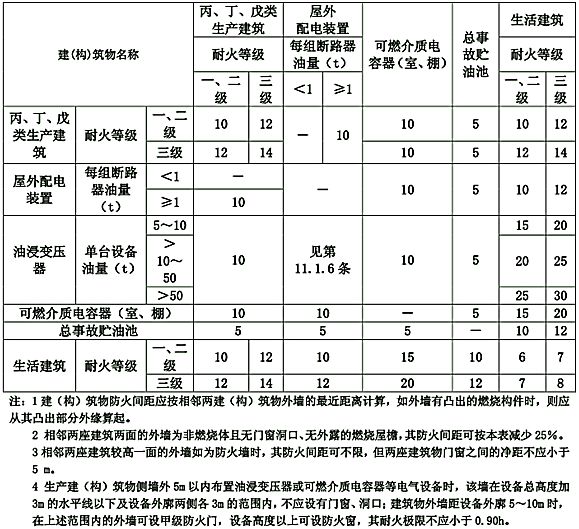

题11解表2　变电站内各建（构）筑物及设备的防火间距（m）

参考答案 B

参考答案 B

参考答案 C

参考答案 B

参考答案 B

参考答案 C

参考答案 B

参考答案 A

参考答案 D

参考答案 B

参考答案 B

解析：《交流电气装置的过电压保护和绝缘配合设计规范》（GB50064—2014）第5.4.13-12-1条规定，变电站的6kV和10kV配电装置，应在每组母线和架空进线上分别装设电站型和配电型MOA，并应采用图5.4.13-4（见题22解图）所示的保护接线。MOA至6kV～10kV主变压器的最大电气距离宜符合表5.4.13-2（见题22解表）所列数值。可以看出，当进线回路数为3时，电气距离不宜大于25m。
题22解表　MOA至6kV～10kV主变压器的最大电气距离

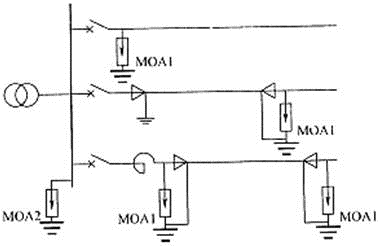

题22解图　6kV和10kV配电装置雷电侵入波过电压的保护接线

参考答案 C

参考答案 A

解析：《交流电气装置的接地设计规范》（GB/T50065—2011）第4.3.4条规定，接地网采用钢材时，按机械强度要求的钢接地材料的最小尺寸，应符合表4.3.4-1（见题24解表）的要求。
题24解表　钢接地材料的最小尺寸

根据表4.3.4-1（题24解表）注1，①地下部分圆钢的直径、其分子、分母数据分别对应于架空线路和发电厂、变电站的接地网。②地下部分钢管的壁厚，其分子、分母数据分别对应于埋于土壤和埋于室内混凝土地坪中。③架空线路杆塔的接地极引出线，其截面不应小于50mm²，并应热镀锌。

参考答案 C

参考答案 B

参考答案 B

参考答案 C

参考答案 D

参考答案 A

参考答案 D

解析：《发电厂和变电站照明设计技术规定》（DL/T5390—2014）第8.6.2-1-1条规定，单相照明线路计算电流应按下列公式计算：
白炽灯、卤钨灯回路：
气体放电灯、发光二极管和无极荧光灯：
式中，P_js为线路计算负荷（kW）；U_exg为线路额定相电压（V）；为光源功率因数。
卤钨灯回路：
气体放电灯：
线路计算电流：

参考答案 B

参考答案 A

参考答案 B

参考答案 B

参考答案 C

参考答案 D

解析：《110kV～750kV架空输电线路设计规范》（GB50545—2010）第6.0.1条规定，绝缘子机械强度的安全系数，应符合表6.0.1（见题37解表）的规定。双联及多联绝缘子串应验算断—联后的机械强度，其荷载及安全系数按断联情况考虑。
《110kV～750kV架空输电线路设计规范》（GB50545—2010）第6.0.3条规定，金具强度的安全系数应符合下列规定：①最大使用荷载情况不应小于2.5；②断线、断联、验算情况不应小于1.5。
题37解表　绝缘子机械强度的安全系数

绝缘子机械强度的安全系数K₁应按下式计算：
式中，T_R为绝缘子的额定机械破坏负荷（kN）；T分别取绝缘子承受的最大使用荷载、常年荷载、断线荷载、验算荷载、断联荷载（kN）。
最大使用荷载时绝缘子的最大使用荷载：
最大使用荷载时金具的最大使用荷载：
T₁＜T₂，因此取值为绝缘子最大使用荷载。

参考答案 C

解析：根据《电力工程高压送电线路设计手册》（第二版）P605式（8-2-9），悬挂力临界曲线公式：
式中，h为悬挂点之间的高差（m）；为导线悬挂点允许应力（N/mm²）；为导线最低点最大使用应力（N/mm²）；l为档距（m）；为与相对应情况下的导线比载，（N/m·mm²）。
自重力＋冰重力比载：
《110kV～750kV架空输电线路设计规范》（GB50545—2010）第5.0.7条规定，导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25，地线的设计安全系数不应小于导线的设计安全系数。则：
悬挂点高差：
需要注意的是，若悬挂点高差过大，应验算悬挂点应力。

参考答案 A

解析：根据《电力工程电气设计手册》（电气一次部分）P701式（附10-23）及附表10-1（见题39解表）。显然，跳线风偏角与导线风偏角之间存在由跳线悬挂点的刚性导致的阻尼系数β，且β＜1，即跳线风偏角一般小于导线风偏角，而题干答案中只有相等的选项。因此，本题只可近似选择相等的选项。
如悬挂点高差过大，应验算悬挂点应力。式（附10-23）中q₄和q₁的单位不一致，相差一个重力加速度。
【说明】或根据《电力工程高压送电线路设计手册》（第二版）P109有关跳线风偏角内容，近似与导线风偏角相等。
题39解表　Ⅰ、Ⅱ类气象区的计算风速v和阻尼系数β

参考答案 C

解析：A项，根据《电力工程高压送电线路设计手册》（第二版）P39中“海拔高程对RI影响的修正值”有关内容，
式中，为海拔高度修正值（dB）；为须换算的海拔高度值（m）；为海拔高度基准值（m）。
B项，根据《电力工程高压送电线路设计手册》（第二版）P38图2-3-7（见题40解图）。

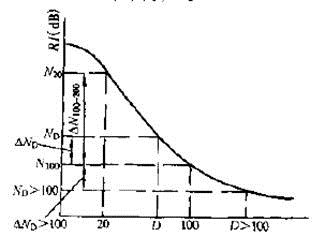

题40解图　线路干扰及其横向各种距离C项，根据《电力工程高压送电线路设计手册》（第二版）P39“3.天气修正”相关内容，雨天RI的增加量随频率的增加有减少的趋势。
D项，根据《电力工程高压送电线路设计手册》（第二版）P52“（7）把声压波按量值和相位相加求得交流声”，对比图2-3-7（见题40解图），可知距边导线横向距离的增加，可听噪声变化较为复杂，而RI是简单的衰减关系，可判断选项D正确。

参考答案 BD

参考答案 AB

参考答案 ABC

解析：《火力发电厂与变电站设计防火规范》（GB50229—2006）第7.1.8条规定，机组容量为300MW及以上的燃煤电厂的主要建（构）物、场所和设备应按按表7.1.8（见题43解表）的规定设置火灾自动报警系统、固定灭火系统。
题43解表　主要建（构）筑物和设备火灾自动报警系统与固定灭火系统（部分）

参考答案 ACD

参考答案 BCD

参考答案 ACD

参考答案 CD

参考答案 AD

解析：《110kV～750kV架空输电线路设计规范》（GB50545—2010）第6.0.1条规定，绝缘子机械强度的安全系数，应符合表6.0.1（见题48解表）的规定。双联及多联绝缘子串应验算断—联后的机械强度，其荷载及安全系数按断联情况考虑。从表中可以看出，在断线时盘型绝缘子机械强度的安全系数不应小于1.5；在断联时盘型绝缘子机械强度的安全系数不应小于1.8。
题48解表　绝缘子机械强度的安全系数

参考答案 ABC

参考答案 ABC

参考答案 AC

参考答案 ABC

参考答案 AB

参考答案 ABC

参考答案 ABC

参考答案 AC

解析：《110kV～750kV架空输电线路设计规范》（GB50545—2010）第5.0.13-1条规定，铝钢截面比不小于4.29的钢芯铝绞线或镀锌钢绞线，其导、地线平均运行张力的上限和相应的防振措施，应符合表5.0.13（见题56解表）的规定。当有多年运行经验时，可不受表5.0.13（题56解表）的限制。
题56解表　导、地线平均运行张力的上限和相应的防振措施

参考答案 ABC

参考答案 ACD

参考答案 ABD

参考答案 ABD

解析：根据《高压配电装置设计规范》（DL/T-5352—2018）表5.1.2-2（见题60解表），可知，750kV户外配电装置中，最小安全净距D值是指：①不同时停电检修的两平行回路之间的水平距离；②带电导体至围墙顶部；③带电导体至建筑物边缘。

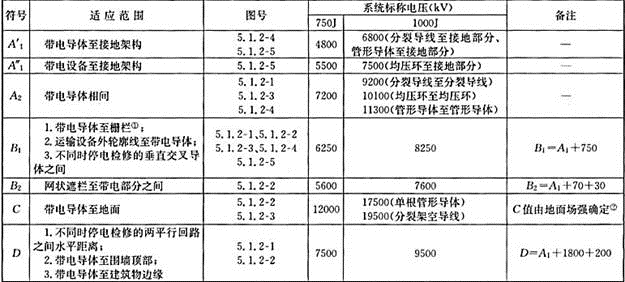

题60解表　750kV、1000kV屋外配电装置最小安全净距

参考答案 ACD

参考答案 ABD

参考答案 AC

解析：《光伏发电站设计规范》（GB50797—2012）第9.2.4-1条规定，电网频率异常时的响应，应符合下列要求：①光伏发电站并网时应与电网保持同步运行。②大、中型光伏发电站应具备一定的耐受电网频率异常的能力。大、中型光伏发电站在电网频率异常时的运行时间要求应符合表9.2.4-1（见题63解表）的规定，当电网频率超出49.5Hz～50.2Hz范围时，小型光伏发电站应在0.2s以内停止向电网线路送电。③在指定的分闸时间内系统频率可恢复到正常的电网持续运行状态时，光伏发电站不应停止送电。
题63解表　大、中型光伏发电站在电网频率异常时的运行时间要求

参考答案 ACD

参考答案 ABC

参考答案 AD

参考答案 BCD

参考答案 AC

解析：A项，《爆炸危险环境电力装置设计规范》（GB50058—2014）第5.4.1-1条规定，在爆炸性环境内，低压电力、照明线路采用的绝缘导线和电缆的额定电压应高于或等于工作电压。且U₀/U不应低于工作电压。中性线的额定电压应和线电压相等，并应在同一护套或保护管内敷设。
《爆炸危险环境电力装置设计规范》（GB50058—2014）第5.4.1-4条规定，除本质安全系统的电路外，爆炸性环境电缆配线的技术要求应符合表5.4.1-1（见题68解表1）的规定。
《爆炸危险环境电力装置设计规范》（GB50058—2014）第5.4.1-6条规定，在爆炸性环境内，绝缘导线和电缆截面的选择除应满足表5.4.1-1（题68解表1）和表5.4.1-2（见题68解表2）的规定外，还应符合下列规定：①导体允许载流量不应小于熔断器熔体额定电流的1.25倍及断路器长延时过电流脱扣器整定电流的1.25倍，本款第2项的情况除外；②引向电压为1000V以下鼠笼型感应电动机支线的长期允许载流量不应小于电动机额定电流的1.25倍。

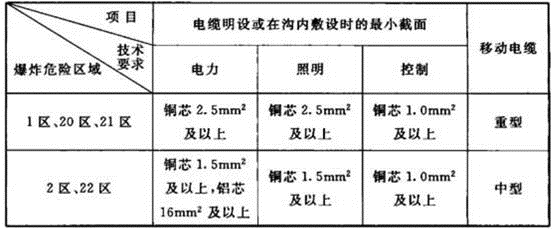

题68解表1　爆炸性环境电缆配线的技术要求

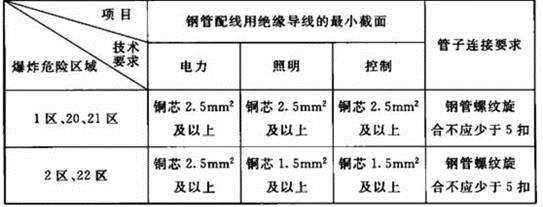

题68解表2　爆炸性环境内电压为1000V以下的钢管配线的技术要求

参考答案 ACD

参考答案 BC

解析：《110kV～750kV架空输电线路设计规范》（GB50545—2010）第5.0.2条规定，输电线路的导线截面和分裂型式应满足电晕、无线电干扰和可听噪声等要求。当选用现行国家标准《圆线同心绞架空导线》（GB/T1179—2008）中的钢芯铝绞线时，海拔不超过1000m可不验算电晕的导线最小外径应符合表5.0.2（见题70解表）的规定。
题70解表　可不验算电晕的导线最小外径

根据《圆线同心绞架空导线》（GB/T1179—2008）附录D表D.4及附录E表E.2。各钢芯铝绞线外径如下：JL/G1A-630/45:33.8mm；JL/G1A-400/50:27.6mm；JL/G1A-300/40:23.9mm。
