2018年二级注册结构工程师《专业考试（下）》试题（网友回忆版）

参考答案 B

参考答案 C

参考答案 C

参考答案 B

参考答案 D

参考答案 A

参考答案 C

参考答案 D

参考答案 C

解析：根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第3.4.3条规定，抗震设计的混凝土高层建筑，其平面布置宜符合下列规定：
①平面宜简单、规则、对称，减少偏心；
②平面长度不宜过长，L/B宜符合《高规》表3.4.3（见题40解表）的要求；
③平面突出部分的长度L不宜过大、宽度B不宜过小，l/B_max、l/B宜符合《高规》表3.4.3（见题40解表）的要求；
④建筑平面不宜采用角部重叠或细腰形平面布置。
题40解表　平面尺寸及突出部位尺寸的比值限值

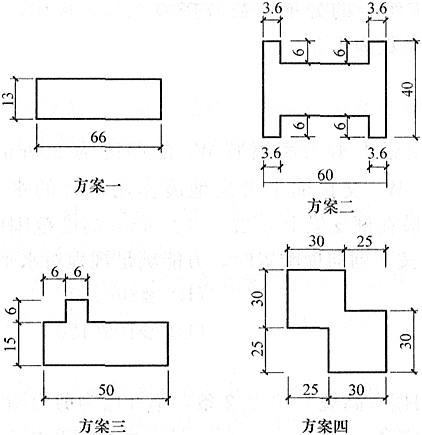

方案一：L/B＝66/13＝5.07＞5，不合理；
方案二：l/B＝6/3.6＝1.67＞1.5，不合理；
方案三：L/B＝50/15＝3.3＜5，l/B_max＝6/21＝0.286＜0.3，l/b＝6/6＝1＜1.5，合理；
方案四：根据《高规》条文说明第3.4.3条规定，该方案属于对抗震不利的方案，不合理。
答案选C项。
【考点分析】
本题主要考查建筑平面规则性。
【解题思路】
本题解题分析步骤如下：
①根据《高规》第3.4.3条规定，从平面形状、平面尺寸及凸出部位尺寸的限制等内容作出了明确的规定。
②根据规范要求，对给出的四种方案逐一分析、判别。

参考答案 C

参考答案 D

参考答案 D

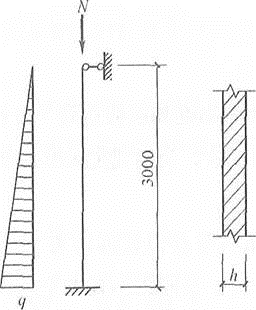

解析：根据《建筑结构静力计算手册》，最大弯矩设计值为：M＝qH²/15＝34×3²/15＝20.40kN·m。
根据《砌体结构设计规范》（GB 50003—2011）表3.2.2，砌体弯曲抗拉强度设计值为：f_tm＝0.17MPa。
根据《砌规》式（5.4.1），受弯构件的承载力应满足：M≤f_tmW，式中，W为截面抵抗矩，且W＝bh²/6。
因此墙厚计算值h满足：

选项中与结果最接近的是850，因此答案选D项。
【考点分析】
本题主要考查无筋砌体受弯构件的最小墙厚计算值。
【解题思路】
本题解题分析步骤如下：
①根据《建筑结构静力计算手册》，查得构件底部最大弯矩设计值M计算公式；
②根据《砌规》表3.2.2，确定烧结普通砖砌体弯曲抗拉强度设计值f_tm；
③根据《砌规》式（5.4.1），进行无筋砌体受弯承载力验算，从而确定最小墙厚计算值h。

参考答案 B

参考答案 D

参考答案 B

参考答案 C

参考答案 D

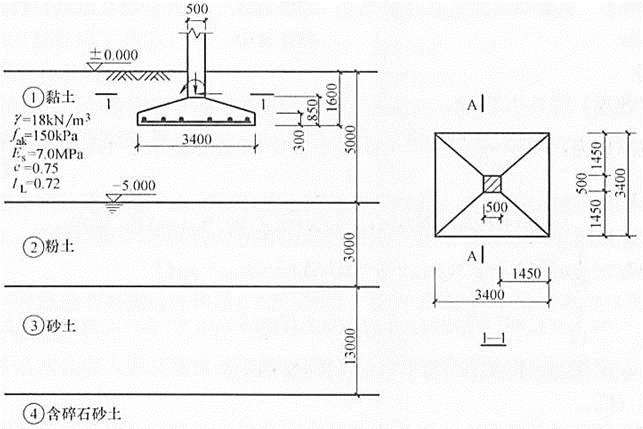

解析：根据题意，基础长度l＝3.4m，基础宽度b＝3.4m，计算点离基础底面垂直距离z＝1.6m。因此，l/b＝3.4/3.4＝1；z/b＝1.6/3.4＝0.47。
根据《建筑地基基础设计规范》（GB 50007—2011）表K.0.1-2可得：平均附加应力系数a₁＝0.2474－[（0.2474－0.2423）/0.2]×0.07＝0.2456。
根据《地规》第5.3.5条规定，计算地基变形时，地基内的应力分布，可采用各向同性均质线性变形体理论。其最终变形量可按下式进行计算：

选项中与57.26最接近的是60，因此答案选D项。
【考点分析】
本题主要考查有关地基变形计算的以下内容：
①分层总和法的计算方法；
②采用角点法正确分块并查找平均附加应力系数₁；
③计算最终地基变形量。
【解题思路】
本题解题分析步骤如下：
①得到计算基础地基变形的l、b及z值。
②查《地规》表K.0.1-2，得到平均附加应力系数a₁。
③将有关参数带入《地规》第5.3.5条规定的地基变形计算公式，综合考虑沉降经验系数ψ_s。

参考答案 A

参考答案 C

参考答案 B

参考答案 A

参考答案 B

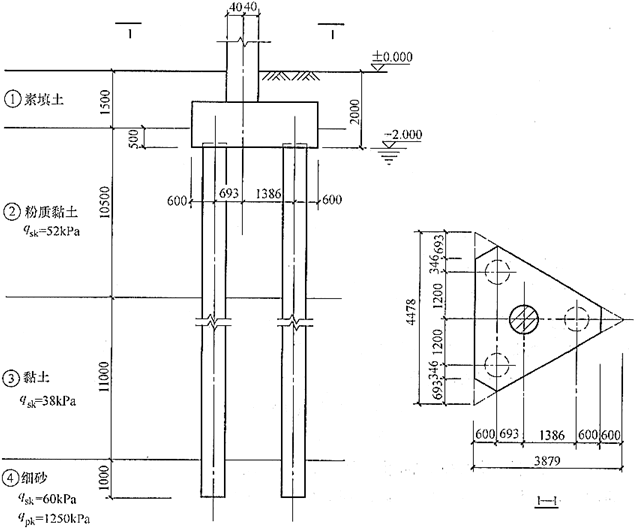

解析：根据《建筑地基基础设计规范》（GB 50007—2011）式（8.5.18-3），柱下桩基承台的弯矩可按以下简化计算方法确定，圆柱换成方柱考虑0.886的系数。

选项中与结果最接近的是1300，因此答案选B项。
【考点分析】
本题主要考查以下内容：
①圆柱与方柱在计算弯矩时尺寸的转化；
②计算弯矩时，桩的反力的选取。
【解题思路】
本题解题分析步骤如下：
根据《地规》式（8.5.18-3），计算承台形心至承台边缘距离范围内板带的弯矩设计值M。

参考答案 C

参考答案 C

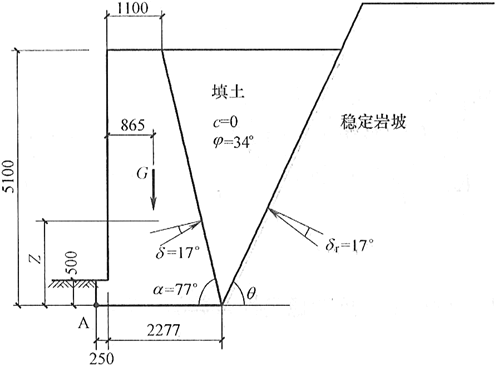

解析：由题中可知：α₀＝0，挡土墙每延米自重为：G_n＝Gcosα₀＝214kN/m，G_t＝Gsinα₀＝0；E_an＝E_az＝72kN/m；E_at＝E_ax＝125kN/m。
根据《建筑地基基础设计规范》（GB 50007—2011）式（6.7.5-1），抗滑移稳定性应按下列公式进行验算：

选项中与结果最接近的是1.5，因此答案选C项。
【考点分析】
本题主要考查挡土墙抗滑稳定性系数的计算。
【解题思路】
本题解题分析步骤如下：
①计算挡土墙自重；
②根据《地规》式（6.7.5-1），计算挡土墙抗滑移稳定系数K。

参考答案 D

参考答案 C

参考答案 B

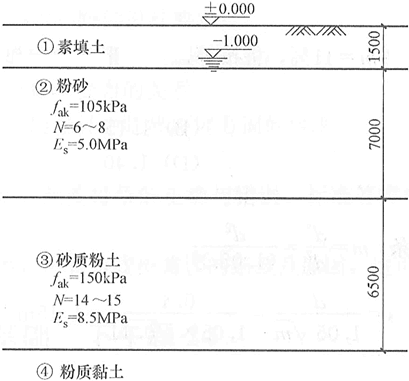

解析：根据《建筑地基处理技术规范》（JGJ 79—2012）第7.1.5条第1款规定，置换率的计算值为桩身平均直径d与分担的地基处理面积的等效直径d_e的比值的平方。当布桩为等边三角形时，等效直径d_e为1.05倍桩中心距。
面积置换率为：m＝d²/de²＝d²/（1.05_s）²，桩的中心距为：

选项中与结果最接近的是1.15，因此答案选B项。
【考点分析】
本题主要考查砂石桩地基面积置换率的计算。
【解题思路】
本题解题分析步骤如下：
①按《地处规》第7.1.5条的规定，确定布桩为等边三角形的面积置换率公式；
②代入相关数据，计算得出桩的中心距s。

参考答案 B

参考答案 B

参考答案 C

解析：根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第5.4.1条式（5.4.1-1），当高层建筑结构满足下列规定时，弹性计算分析时可不考虑重力二阶效应的不利影响，剪力墙结构、框架-剪力墙结构、板柱剪力墙结构、筒体结构可按下式计算：

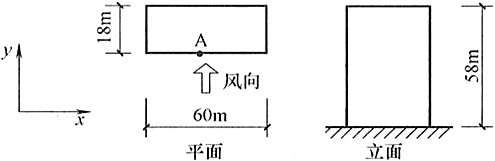

根据《高规》条文说明第5.4.1条式（5），结构的弹性等效侧向刚度为：EJ_d＝11qH4/（120u），弹性^水平位移u为：u＝11qH4/（120EJb>d）＝（11×90×58⁴）/（120×1.6×10⁹）＝58.35mm。
选项中与结果最接近的是58，因此答案选C项。
【考点分析】
本题主要考查高层建筑结构重力二阶效应和结构稳定性。
【解题思路】
本题解题分析步骤如下：
①根据《高规》5.4.1条式（5.4.1-1），计算结构主轴方向的弹性等效侧向刚度EJ_d；
②根据《高规》条文说明第5.4.1条式（5），计算结构顶点质心弹性水平位移u。

参考答案 C

解析：根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第3.7.3条规定，本规程采用层间位移角Δu/h作为刚度控制指标，不扣除整体弯曲转角产生的侧移，即直接采用内力位移计算的位移输出值。
根据《高规》第5.4.3条式（5.4.3-3），结构位移增大系数F₁，对剪力墙结构、框架-剪力墙结构、筒体结构而言，可按下式计算：
F₁×Δu/h＝F₁/840≤1/800，F₁≤840/800＝1.05

即结构Y向的弹性等效侧向刚度满足：EJ_d≥1.74×10⁹KN·m²。
选项中与结果最接近的是1.74，因此答案选C项。
【考点分析】
本题主要考查重力二阶效应的基本概念及简化计算方法。
【解题思路】
本题解题分析步骤如下：
①根据《高规》第5.4.3条规定，确定采用增大系数法进行结构重力二阶效应的计算；
②根据《高规》第5.4.3条式（5.4.3-3），利用结构位移增大系数与等效侧向刚度之间的关系，计算结构Y向的弹性等效侧向刚度。

参考答案 B

参考答案 B

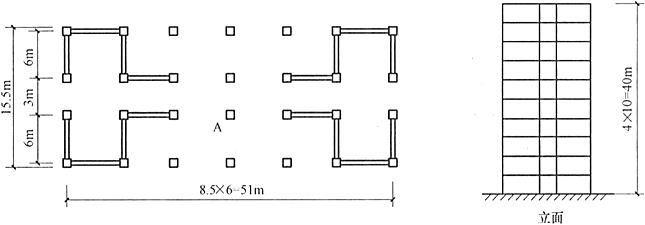

解析：根据《建筑抗震设计规范》（GB 50011—2011）（2016年版）（2016年版）第5.2.7条第1款规定，高宽比小于3的结构，各楼层水平地震剪力的折减系数，可按下式计算：ψ＝[T₁/（T₁＋ΔT）]^0.9，且H/B＝40/15.5＝2.58＜3，题干中已给出ψ＝0.9。
因此折减后的底部总水平地震剪力为：

答案选B项。
【考点分析】
本题主要考查刚性地基底部总水平地震剪力的折减。
【解题思路】
本题解题分析步骤如下：
①根据《抗规》第5.2.7条第1款规定，计算水平地震剪力的折减系数ψ，题干中已给出ψ＝0.9；
②计算折减后的底部总水平地震剪力V。

参考答案 C

参考答案 C

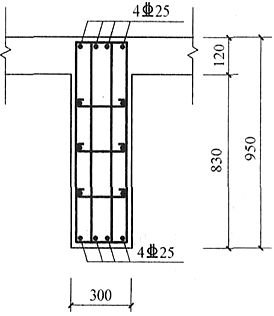

解析：根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第7.2.27条第4款规定，连梁高度范围内的墙肢水平分布钢筋应在连梁内拉通作为连梁的腰筋。连梁截面高度大于700mm时，其两侧面腰筋的直径不应小于8mm，间距不应大于200mm；跨高比不大于2.5的连梁，其两侧腰筋的总面积配筋率不应小于0.3%，且跨高比l_n/h_b＝2200/950＝2.32＜2.5。
有效高度为：h_w＝950－30－120＝800mm，当每侧4根（5个间距）时，每根间距为：s＝800/5＝160mm。
每一侧钢筋的配筋量为：160×300×0.3%×0.5＝72mm²。10的截面面积为：A_s＝78.5mm²＞72mm²。因此配置410满足要求。
答案选C项。
【考点分析】
本题主要考查连梁配筋构造的基本要求。
【解题思路】
本题解题分析步骤如下：
①根据《高规》第7.2.27条第4款规定，确定连梁两侧腰筋的总面积配筋率不应小于0.3%；
②根据要求并结合腰筋根数，即可选出最为接近规范要求的选项。

参考答案 B

参考答案 C

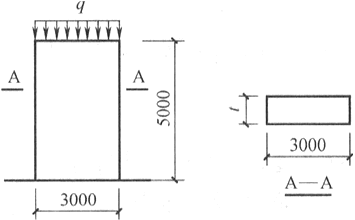

解析：根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）附录D第D.0.2条和D.0.3条规定，剪力墙墙肢计算长度为：l₀＝βh＝1.0×5000＝5000mm。式中，β为墙肢计算长度系数，且β＝1.0。
根据《高规》附录D第D.0.1条规定，剪力墙墙肢应满足下式的稳定要求，即q≤E_ct3/（10l^₀2）。
因此满足墙肢稳定要求的最小墙厚为：

选项中与结果最接近的是350，因此答案选C项。
【考点分析】
本题主要考查满足墙肢稳定要求的最小墙厚。
【解题思路】
本题解题分析步骤如下：
①根据《高规》附录D第D.0.2条和D.0.3条规定，计算剪力墙墙肢的计算长度；
②根据《高规》附录D第D.0.1条规定，计算满足墙肢稳定要求的最小墙厚。

参考答案 A

参考答案 C

参考答案 B

解析：根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第10.2.2条规定，带转换层的高层建筑结构，其剪力墙底部加强部位的高度应从地下室顶板算起，宜取至转换层以上两层且不宜小于房屋高度的1/10。故本题转换层为第2层，因此第3层为剪力墙底部加强部位。
根据《高规》第10.2.19条规定，部分框支剪力墙结构中，剪力墙底部加强部位墙体的水平和竖向分布钢筋的最小配筋率，抗震设计时不应小于0.3%。因此最小配筋率为：ρ_sh，min＝0.3%，且不小于8@200的配筋率。
根据《高规》第10.2.22条第3款规定，框支梁上部0.2l_n高度范围内墙体水平分布筋面积为：
A_sh＝0.2l_nb_wσ_xmax/f_yh
水平分布筋双排布置，且采用HRB400级钢筋，因此水平分布筋面积为：
A_sh＝0.2×6000×200×0.85×1.38/360＝782mm²
配筋率为：ρ_sh＝A_sh/（b_wh_w）＝782/（200×1200）＝0.326%＞ρ_sh，min＝0.3%。
若选用8@150，其配筋率为：ρ_sh＝A_sh/（b_wh_w）＝50.3×2/（200×150）＝0.335%＞0.326%，符合要求。
答案选B项。
【考点分析】
本题主要考查以下内容：
①部分框支剪力墙结构框支梁上部一层墙体的水平分布钢筋的最小配筋率要求；
②框支梁上部一层墙体的配筋计算要求。
【解题思路】
本题解题分析步骤如下：
①根据《高规》第10.2.22条第3款规定，框支梁上部0.2l_n高度范围内墙体水平分布筋面积为：A_sh＝0.2l_nb_wσ_xmax/f_yh；
②计算配筋时，必须满足部分框支剪力端结构底部加强部位墙体水平分布钢筋的最小配筋率0.3%的要求。
