2012年一级注册建筑师《建筑结构》试题（网友回忆版）

参考答案 B

解析：如题1解图所示，去掉两个二元体AB、BC和CD、DE，再去掉一个多余约束（链杆CE），就得到一个静定梁AC和二元体E。所以只有一个多余约束，即链杆CE（或AC）。
题1解图

参考答案 A

解析：如题2解图所示，如果在B点加一个水平支座链杆，则可以逐一去掉二元体1、2、3和A、B、C，得到一个静定悬臂梁DE。而B点少一个水平链杆约束，因此是几何可变体系。
题2解图

参考答案 C

解析：如题3解图所示，去掉两根斜杆BE和DG（或FE和DC），则得到由标准铰接三角形组成的静定桁架结构。一根链杆即为一个多余约束，即超静定次数为2次。
题3解图

参考答案 C

参考答案 C

参考答案 C

解析：如题6解图所示，把结构从中间铰B处断开，分别画AB杆和BC杆受力图，可以从图中看出BC杆有竖直向下的均布荷载，剪力图应为向下的斜直线；而AB段杆无均布力，AB杆B端力向下。剪力图应为水平直线，而且剪力是正值。
题6解图

参考答案 B

解析：如题7解图所示，用截面法截断BC杆取左半部分为隔离体，对A点取矩，由力矩平衡可以得到B点受力水平向左，因此BC杆受压，同理可得CE杆受拉。而CD杆在左有压力，右有拉力的作用下，CD杆顶端的合力是向右的，对固定端D的力矩是顺时针转的，故D点的反力偶必为逆时针方向的，D点左侧受拉。只有B项满足要求。
题7解图

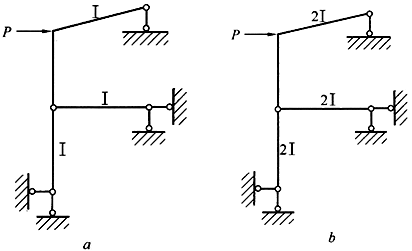

参考答案 A

参考答案 C

参考答案 B

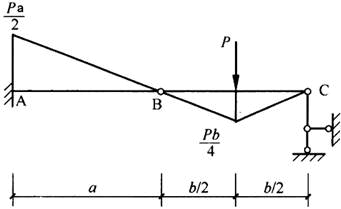

解析：如题10解图所示，由分析可知，该图为静定结构，先从附属部分开始分析。将结构从中间铰B断开，可知B点的支反力是P/2。右边BC杆最大正弯矩是Pb/4，左边AB杆最大负弯矩是Pa/2。令两者相等，Pa/2＝Pb/4，可知a＝b/2。
题10解图

参考答案 B

参考答案 A

参考答案 D

参考答案 B

参考答案 C

参考答案 C

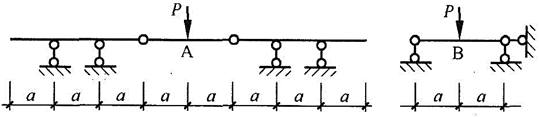

解析：左图中两个中间铰断开后，中间一段杆所受的外力与右图相同，故A点的弯矩和B点的弯矩也相同。但是左图中两个中间铰处由于有外力作用，将会使左右两部分产生向下的挠度（如解图所示），再加上A点本身的挠度，故Δ_A＞Δ_B。另外，根据图乘法也可知，左图在计算A点位移时，要加上左右两侧基本结构的图乘结果，所以Δ_A＞Δ_B。
题16解图

参考答案 C

参考答案 B

解析：方法一：把结构从E处截开，画出CEF的受力图如题18解图。由∑M_E＝0，可得，M_ED＝ql2/2。又因为以ED左^侧受拉为正，右侧受拉为负，所以取M_ED＝－ql²/2。
方法二：整体直接求解，因为CE不受力，故CE杆没有弯矩。杆EF在均布荷载作用下，M_EF＝ql2/2。由刚结点弯矩平衡得：M_EF＝Mb>ED＝ql2/2。又因为以ED左^侧受拉为正，右侧受拉为负，所以取M_ED＝－ql²/2。
题18解图

参考答案 A

参考答案 A

参考答案 C

解析：由于结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示结构主动力偶是顺时针，故反力偶应是逆时针。在固定端处都是左侧受拉，弯矩图画在左侧。且应满足角点处外力偶和内力偶（弯矩）的平衡，如题21解图可知，应为C项。
题21解图

参考答案 A

参考答案 A

解析：方法一：横梁AC、BC不是二力杆，不能用结点法。先由整体分析，由静力平衡，对A点取矩，即∑M_A＝0，求出R_B＝P/2。然后由平衡方程∑F_y＝0，可得R_A＝P/2。最后取半分析，从结构中间截开，如题23解图所示，由∑M_C＝0，即，F_a·l＝P/2·2l，解得：F_a＝P。
方法二：直接取对称结构的半结构，由于其受到正对称荷载。故半结构中C点的竖向荷载为P/2。对A点取距，得到：F_a＝P。
题23解图

参考答案 B

解析：如题24解图所示，用整体平衡法，设F_A向下，对B结点取矩可得，由∑M_B＝0，F_Ay·2l＝P·l，解得：F_Ay＝P/2（↓）。然后用截面法求解可得：M_a＝Pl/2。
题24解图

参考答案 C

解析：如题25解图所示，K点是K字形结点，无荷载作用时，在同一直线上的两杆内力相同，N₁＝N₂（受拉或受压），不在同一直线上的两杆内力为0，N₃＝N₄＝0，故杆1、杆2为零杆。
题25解图

参考答案 D

解析：零杆判别法包括：①两杆结点上无荷载作用时，则该两杆的内力都等于零，N₁＝N₂＝0；②三杆结点B上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N₃＝0。③“X”形结点，其中N₁＝N₂（受拉或受压），N₃＝N₄（受拉或受压）。④“K”形结点无荷载作用，并且整个结构受对称荷载时，在同一直线上的两杆内力相同，N₁＝N₂（受拉或受压），不在同一直线上的两杆内力为0，N₃＝N₄＝0。
根据桁架结构的零杆判别法，无外力作用的T形杆结点，若其中两杆在一直线上，则不共线一杆必为零杆，而共线的两杆内力相等且性质相同（同为拉力或压力）。如题26解图所示，依次考察1、2、3、4点，可知1－2杆，2－3杆，3－4杆，4－5杆为零杆。同理可知6－7杆，7－8杆，8－9杆，9－5杆也为零杆，最后考察5点，可知a杆也是零杆，轴力为零。
题26解图

参考答案 B

解析：如题27解图所示，依次考察A、B、C、D、E各点，根据桁架结构的零杆判别法，一结点上只有两根不共线杆件，结点处不受外力作用的V形结点，被连接的两根杆均为零杆（二元体），可知除FG、FH两根杆外，其余各杆为零杆。
题27解图

参考答案 A

解析：如题28解图（a）所示，依次考察A、B、C、D、O、E各点，根据桁架结构的零杆判别法，可知除HC、CD、HO、OG这4根杆之外各杆均为零杆。取结点H，画H点受力图如题28解图（b）所示。根据三角形比例关系，可知F_a＝P（拉力）。
题28解图（a）题28解图（b）

参考答案 C

解析：如题29解图所示，用截面法将钢架从A点截开，取上半部，并画出受力图。由平衡方程∑F_X＝0，求出V_A＝P≠0。由于荷载作用线延长线经过A点，因此M_A＝0。
题29解图

参考答案 B

参考答案 A

解析：如题31解图所示，首先整体分析求支座反力，对A点取矩，列平衡方程，∑M_A＝0，即R_B×2a＝0，可得：R_B＝0。由B结点力的平衡可知，N_BC＝0。然后由C结点力平衡可知，N_CD＝N_CE＝0。最后由D点平衡可知：N_DA＝N_b＝0。
题31解图

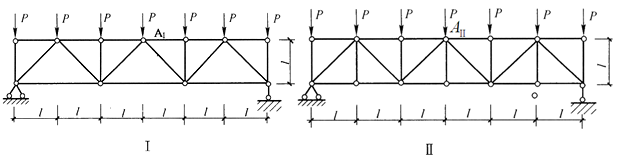

参考答案 C

参考答案 A

参考答案 B

参考答案 A

参考答案 D

参考答案 B

解析：当时，即相当于，也就是柱刚度对横梁端部的约束趋近于零，左上角和右上角的直角约束不复存在，横梁两端相当于简支，故横梁中点弯矩M_a趋向于受均布荷载简支梁的中点弯矩ql²/8。

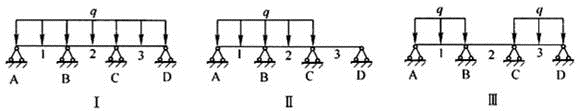

参考答案 C

参考答案 C

参考答案 B

参考答案 C

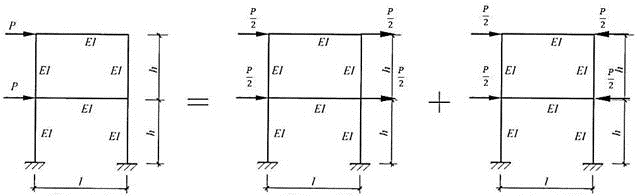

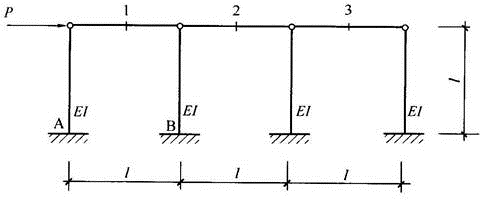

解析：主动力P对固定支座是顺时针转动，故固定端的约束反力偶必为逆时针方向，固定端弯矩是左侧受拉。如题41解图所示，本题可以分解为对称结构上有正对称荷载和反对称荷载共同作用。对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零；对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。轴力和弯矩是对称内力，剪力是反对称内力。本题还可用剪力分配法，分层快速画出结构弯矩图。
题41解图

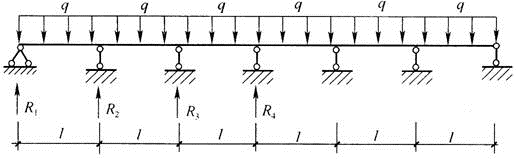

参考答案 D

参考答案 B

参考答案 C

参考答案 B

参考答案 C

参考答案 A

解析：《混凝土结构设计规范》（GB50010—2010）（2015年版）第4.2.3条规定，普通钢筋的抗拉强度设计值f_y、抗压强度设计值f_y′应按表4.2.3-1（见题47解表）采用。钢筋HPB300的抗拉强度设计值为270N/mm²。
题47解表　普通钢筋强度设计值（N/mm²）

参考答案 A

参考答案 C

解析：《砌体结构设计规范》（GB50003—2011）第3.2.5条第3款规定，砌体的线膨胀系数和收缩率，可按表3.2.5-2（见题49解表）采用。因此砌体的线膨胀系数与砌体类别有关。
题49解表　砌体的线膨胀系数和收缩率

参考答案 C

参考答案 A

解析：《木结构设计标准》（GB50005—2017）第4.3.1条第2款规定，木材的强度设计值及弹性模量应按表4.3.1-3（见题51解表）的规定采用。
因此，对于木材顺纹各种强度：顺纹抗弯强度＞顺纹抗压强度＞顺纹抗拉强度＞顺纹抗剪强度，f_m＞f_c＞f_t＞f_v。例如，强度等级TC17A组，其f_m＝17N/mm2，f_c＝16N/mm2，f_{tsub>＝10N/mm²，fvsub>＝1.7N/mm²。
题51解表　木材的强度设计值和弹性模量（N/mm²）}

参考答案 B

解析：《木结构设计标准》（GB50005—2017）第3.1.2条规定，方木、原木和板材可采用目测分级，选材标准应符合本标准附录A第A.1节的规定。在工厂目测分级并加工的方木构件的材质等级应符合表3.1.2（见题52解表）的规定。
题52解表　工厂加工方木构件的材质等级

参考答案 C

参考答案 A

参考答案 B

参考答案 C

参考答案 D

参考答案 C

参考答案 D

参考答案 A

解析：《混凝土结构设计规范》（GB50010—2010）（2015年版）第8.2.1条第2款规定，设计使用年限为50年的混凝土结构，最外层钢筋的保护层厚度应满足表8.2.1（见题60解表）的规定；设计使用年限为100年的混凝土结构，保护层厚度不应小于表8.2.1中数值的1.4倍。
题60解表　混凝土保护层的最小厚度C（mm）注：①混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm；②钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。

参考答案 D

参考答案 A

参考答案 D

参考答案 A

参考答案 C

参考答案 A

参考答案 B

解析：《木结构设计标准》（GB50005—2017）第4.1.3条规定，木结构设计使用年限应符合表4.1.3（见题67解表）的规定。普通木结构房屋的设计使用年限为50年。
题67解表　设计使用年限

参考答案 B

解析：《钢结构设计标准》（GB50017—2017）第6.2.1条规定，当铺板密铺在梁的受压翼缘上并与其牢固相连，能阻止梁受压翼缘的侧向位移时，可不计算梁的整体稳定性。第6.2.4条规定，当箱形截面简支梁符合本标准第6.2.1条的要求或其截面尺寸（见题68解图）满足h/b₀≤6，l₁/b₀≤95ε_k2时，可不计算整体稳定^性，l₁为受压翼缘侧向支承点间的距离（梁的支座处视为有侧向支承）。
题68解图　箱型截面

参考答案 A

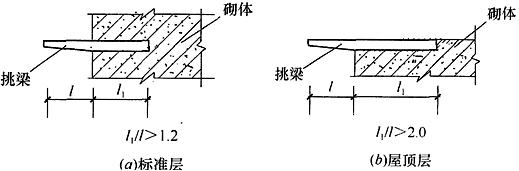

解析：《砌体结构设计规范》（GB50003—2011）第7.4.6条第2款规定，砌体结构挑梁埋入砌体长度l₁与挑出长度l₂之比宜大于1.2；当挑梁上无砌体（如题69解图b屋顶层）时，l₁与l₂之比宜大于2。
题69解图

参考答案 C

解析：《砌体结构设计规范》（GB50003—2011）第7.1.5条第1款规定，圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中到中垂直距离的2倍，且不得小于1m。
题70解图

参考答案 C

解析：《木结构设计标准》（GB50005—2017）第7.5.3条规定，桁架中央高度与跨度之比不应小于表7.5.3（见题71解表）规定的最小高跨比。对三角形木桁架，其跨高比不应超过1/5。
题71解表　桁架最小高跨比

参考答案 C

解析：《高层建筑混凝土结构技术规程》（JGJ3—2010）第3.7.3条第1款规定，高度不大于150m的高层建筑，其楼层层间最大位移与层高之比∆u/h不宜大于表3.7.3（见题72解表）的限值。
题72解表　楼层层间最大位移与层高之比的限值

参考答案 B

解析：《混凝土结构设计规范》（GB50010—2010）（2015年版）第8.1.1条规定，钢筋混凝土结构伸缩缝的最大间距可按表8.1.1（见题73解表）。非露天的现浇钢筋混凝土剪力墙结构，伸缩缝最大间距为45m，题中50m超过45m，宜设置伸缩缝。
题73解表　钢筋混凝土结构伸缩缝最大间距（m）

参考答案 B

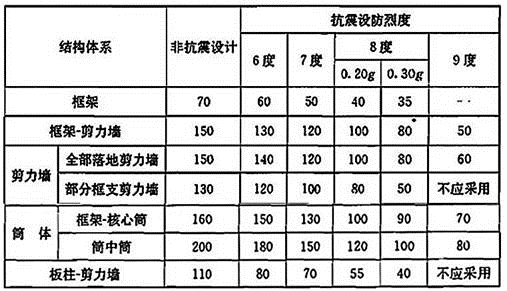

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第6.1.1条规定，现浇钢筋混凝土房屋的结构类型和最大高度应符合表6.1.1（见题74解表）的要求。7度设防框架结构最大适用高度为50m，板柱-剪力墙结构最大适用高度为70m。框架-剪力墙结构与剪力墙结构最大适用高度都为120m。但剪力墙结构开间小布置不灵活，不满足大空间灵活布置要求。因此最合理的结构类型为框架-剪力墙结构。
题74解表　现浇钢筋混凝土房屋适用的最大高度（m）

参考答案 D

参考答案 D

参考答案 A

解析：《高层建筑混凝土结构技术规程》（JGJ3—2010）第3.3.1条规定，钢筋混凝土高层建筑结构的最大适用高度应区分为A级和B级。A级高度钢筋混凝土乙类和丙类高层建筑的最大适用高度应符合表3.3.1-1（见题77解表）的规定。以7度抗震设防烈度为例，框架结构为50m，框架剪力墙结构为120m，框架-核心筒结构为130m，板柱-剪力墙为70m。钢筋混凝土结构体系中最大适用高度由低到高排序为：框架结构＜板柱-剪力墙结构＜框架-剪力墙＜框架-核心筒结构。
题77解表　A级高度钢筋混凝土高层建筑的最大适用高度（m）

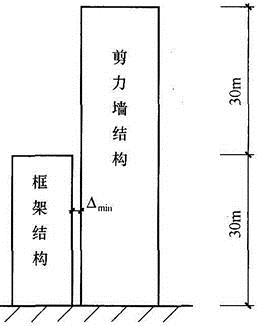

参考答案 C

参考答案 B

参考答案 C

参考答案 A

参考答案 B

参考答案 B

参考答案 C

参考答案 C

参考答案 D

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第6.1.1条规定，现浇钢筋混凝土房屋的结构类型和最大高度应符合表6.1.1（见题86解表）的要求。
题86解表　现浇钢筋混凝土房屋适用的最大高度（m）9度抗震设防抗震墙现浇钢筋混凝土房屋适用的最大高度为60m，大于58m，满足要求。
【说明】最新规范《建筑抗震设计规范》（GB50011—2010）（2016年版）第6.1.1条表6.1.1中将“板柱-剪力墙”更名为“板柱-抗震墙”，将“框架-剪力墙”更名为“框架-抗震墙”，将“全落地剪力墙”更名为“抗震墙”。

参考答案 A

参考答案 B

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第3.3.1条规定，选择建筑场地时，应根据工程需要和地震活动情况、工程地质和地震地质的有关资料，对抗震有利、一般、不利和危险地段做出综合评价。对不利地段，应提出避开要求；当无法避开时应采取有效的措施。对危险地段，严禁建造甲、乙类的建筑，不应建造丙类的建筑。
题88解表

参考答案 C

参考答案 C

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第3.2.3条规定，地震影响的特征周期应根据建筑所在地的设计地震分组和场地类别确定。本规范的设计地震共分为三组。在同样烈度同样场地水平条件下，震源机制、震级大小、震中距近远等的变化，用设计地震分组的特征周期予以反映（见题90解表）。
题90解表　特征周期值（s）

参考答案 D

参考答案 B

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第6.1.1条规定，现浇钢筋混凝土房屋的结构类型和最大高度应符合表6.1.1（见题92解表）的要求。平面和竖向均不规则的结构，适用的最大高度宜适当降低。因此，现浇钢筋混凝土房屋适用的最大高度与抗震设防烈度、结构类型、结构平面和竖向的规则情况有关。
题92解表　现浇钢筋混凝土房屋适用的最大高度（m）

参考答案 A

参考答案 A

参考答案 D

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第6.1.1条规定，现浇钢筋混凝土房屋的结构类型和最大高度应符合表6.1.1（见题95解表）的要求。因此现浇钢筋混凝土结构按8度（0.2g）设防时，框架-抗震墙、抗震墙、框架-核心筒结构房屋适用的最大高度相同，都是100m。
题95解表　现浇钢筋混凝土房屋适用的最大高度（m）

参考答案 A

解析：《高层建筑混凝土结构技术规程》（JGJ3—2010）第3.3.1条规定，钢筋混凝土高层建筑结构的最大适用高度应区分为A级和B级。A级高度钢筋混凝土乙类和丙类高层建筑的最大适用高度应符合表3.3.1（见题96解表）的规定。钢筋混凝土结构的最大适用高度与结构体系、抗震设防烈度有关。当抗震设防烈度相同时，结构体系的抗侧刚度越小，最大适用高度越低。A级高度钢筋混凝土高层建筑有抗震设防要求时，框架结构的最大适用高度最低（不论抗震设防为哪一类）。以8度（0.2g）为例，框架结构最大适用高度为40m，板柱-剪力墙结构为55m，其他结构体系均比二者高。
题96解表　A级高度钢筋混凝土高层建筑的最大适用高度（m）

参考答案 A

参考答案 D

参考答案 B

参考答案 D

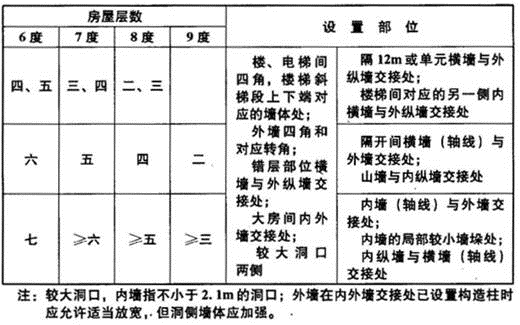

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第7.3.1条规定，构造柱设置部位，一般情况下应符合表7.3.1（见题100解表）的要求。多层普通砌体房屋构造柱设置部位一般应在以下关键部位：楼梯间四角、楼梯段上下端对应的墙体处、外墙四角和对应的转角处，错层部位横墙与外纵墙交接处，大房间内外交接处，较大洞口两侧。第7.3.2条第1款规定，抗震设计构造柱最小截面可采用180mm×240mm（墙厚190mm时为180mm×190mm）。
题100解表　多层砖砌体房屋构造柱设置要求

参考答案 C

参考答案 D

参考答案 C

解析：《建筑抗震设计规范》（GB50011—2010）（2016年版）第8.1.1条规定，本章适用的钢结构民用房屋的结构类型和最大高度应符合表8.1.1（见题103解表）的规定。平面和竖向均不规则的钢结构，适用的最大高度宜适当降低。第8.1.2条注解规定，塔形建筑的底部有大底盘时，高宽比可按大底盘以上计算。第8.1.5条规定，一、二级的钢结构房屋，宜设置偏心支撑、带竖缝钢筋混凝土抗震墙板、内藏钢支撑钢筋混凝土墙板、屈曲约束支撑等消能支撑或筒体。采用框架结构时，甲、乙类建筑和高层的丙类建筑不应采用单跨框架，多层的丙类建筑不宜采用单跨框架。

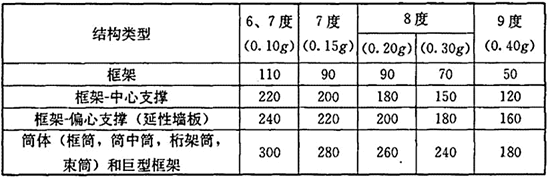

题103解表　钢结构房屋适用的最大高度（m）

参考答案 B

参考答案 B

参考答案 A

参考答案 C

参考答案 A

参考答案 D

参考答案 B

参考答案 C

参考答案 C

参考答案 C

参考答案 D

参考答案 A

解析：如题115解图所示，取整体平衡，对B点取距，设支反力F_C向上，由∑M_B＝0，即F_C×4＝（8×2）×1，解得：F_C＝4kN。
根据截面法可得A处弯矩：M_A＝4×2＝8kN·m（负弯矩）。

题115解图

参考答案 C

解析：如题116解图所示，从结构中间铰C处断开，分别画左、右两部分受力图。先分析CD杆，由静力平衡得：F_C＝F_D＝1/2×4×3＝6kN。再分析ABC杆，对B点取矩，由∑M_B＝0得：F_A×6＝8×3＋6×3＋4×3×3/2。得：F_A＝10kN。由截面法求内力可得，M_B＝－10×6＝－60kN·m，Q_B＝－10kN。
题116解图

参考答案 D

参考答案 A

参考答案 A

解析：《建筑结构制图标准》（GB/T50105—2010）第4.2.1条规定，螺栓、孔、电焊铆钉的表示方法应符合表4.2.1（见题119解表）的规定。永久螺栓符号没有阴影，没有中心点，如图A所示。
题119解表　螺栓、孔、电焊铆钉的表示方法

参考答案 C
