2022年注册电气工程师（供配电）《专业基础考试》试题（网友回忆版）
专业基础（供配电）
历年真题
共 60 题
1290 次浏览
更新于 2026-09-26
一、单项选择题
每题1分。下列每题的选项中，只有一项最符合题意。
1

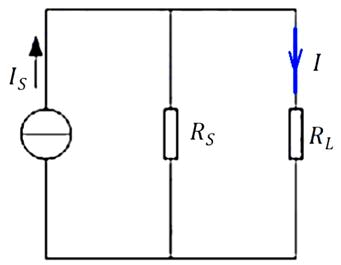

RL＝10Ω，RL获得的最大功率Pmax时的电阻RS是（ ）。
- A.RS＝1Ω
- B.RS＝0Ω
- C.RS＝5Ω
- D.RS＝∞
，当RS＝∞时，I＝IS，RL获得最大功率Pmax。
2
在求戴维南等效电阻时，电压源和电流源分别视为（ ）。
- A.短路，开路
- B.开路，短路
- C.开路，开路
- D.短路，短路
3

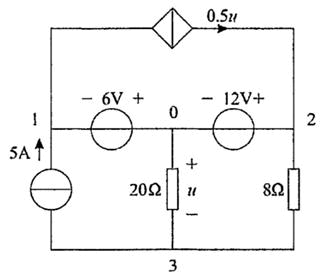

电路如图所示，20Ω电阻的电压U为（ ）。
- A.－20V
- B.＋20V
- C.－10V
- D.＋10V
4

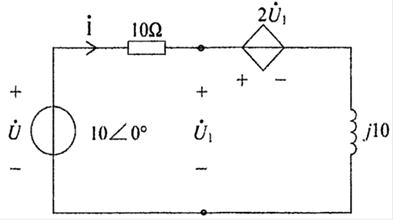

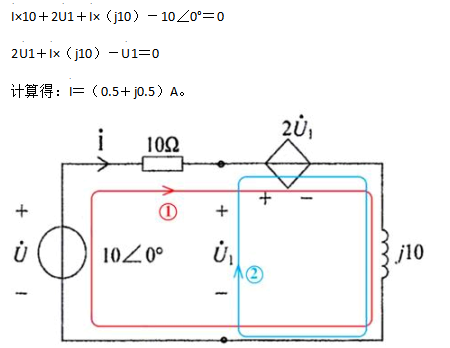

电路如图所示，电路中的I和电压源发出的复功率分别是（ ）。
- A.（0.5＋j0.5）A，（5＋j5）VA
- B.（0.5－j0.5）A，（5－j5）VA
- C.（0.5＋j0.5）A，（5－j5）VA
- D.（0.5－j0.5）A，（5＋j5）VA
5
在方向朝西的磁场中有一条电流方向朝北的带电导线，导线将受到（ ）。
- A.向下的力
- B.向上的力
- C.向西的力
- D.向东的力
6
在恒定电场中，电流密度的闭合面积分等于（ ）。
- A.电荷之和
- B.电流之和
- C.非零常数
- D.0
7
关于电介质，说法正确的是（ ）。
- A.良导体
- B.导电能力差的导体
- C.导电能力好的绝缘体
- D.导电能力差的绝缘体
8
关于桥式接线，主接线正确为（ ）。
- A.内桥方便于电源进线故障时两台变压器并列
- B.外桥方便于电源进线故障时两台变压器并列
- C.内桥方便于电源进线故障时两台变压器分列
- D.外桥方便于电源进线故障时两台变压器分列
9
电压互感器二次绕圈不可以（ ）。
- A.开路
- B.短路
- C.接地
- D.串联熔断器或断路器
10
关于35～330kV电压等级的油浸式电力变压器现场大修，下列错误的是（ ）。
- A.运行中的变压器承受出口短路，经综合诊断分析可考虑大修
- B.变压器大修周期一般应在5年以上，不超过10年
- C.变压器出现异常状况或经试验判明有内部故障时，应进行大修
- D.设计或制造中存在共性缺陷的变压器可进行针对性大修
11
关于高压负荷开关，以下说法正确的是（ ）。
- A.具有可见断点和灭弧装置
- B.无可见断点，有灭弧装置
- C.有可见断点，无灭弧装置
- D.没有可见断点和灭弧装置
12
高压负荷开关，校验热稳定电流为（ ）。
- A.三相短路冲击电流
- B.三相短路稳定电流
- C.三相冲击电流有效值
- D.计算电流
13
单相短路的故障系统有（ ）。
- A.正、零序分量
- B.正、负序分量
- C.零、负序分量
- D.正、零、负序分量
14
断路器在送电前，运行人员应对断路器进行拉、合闸和重合闸试验一次，以检查断路器（ ）。
- A.动作时间是否符合标准
- B.三相动作是否同期
- C.合、跳闸回路是否完好
- D.合闸是否完好
15
某水轮发电机工作频率为50Hz，同步转速为200r/min，请问磁极数为（ ）。
- A.10
- B.20
- C.30
- D.40
16
变压器空载试验测的数据，用于（ ）。
- A.励磁阻抗及铁芯损耗
- B.原边漏抗及铁芯损耗
- C.副边漏抗及副边电阻
- D.励磁阻抗及副边电阻
17

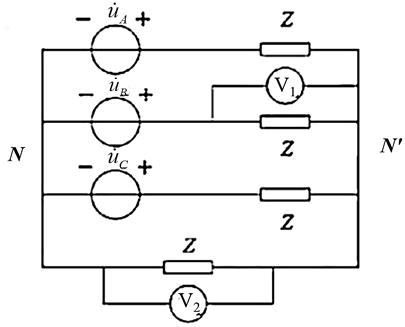

电路如图所示的对称三相电路中，线电压为380V，电压表V1和V2的读数分别是（ ）。
- A.110V，0V
- B.220V，0V
- C.220V，220V
- D.220V，不确定
。
，故V1读数为220V。
18
真空中，半径为10mm的长直导线通有I＝10A的电流，则距离3m处的磁场强度为（ ）。
- A.0.53A/m
- B.1.06A/m
- C.0.18A/m
- D.0.27A/m
代入数据可得：
。
19
关于库仑定律中，两个点电荷（Q1和Q2）之间的相互作用力，说法正确的是（ ）。
- A.正比于两者电量的乘积
- B.正比于两者电量的平方
- C.反比于两者电量的平方
- D.正比于两者距离的平方
。
20

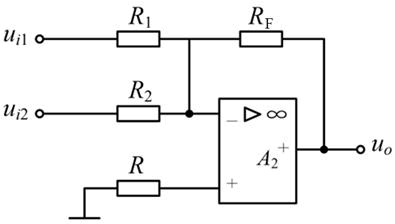

欲满足uo＝－（ui1＋ui2）的关系，则R1、R2、RF的阻值必须满足（ ）。
- A.R1＝R2＝RF
- B.R1＝R2＝2RF
- C.R2＝RF＝2R1
- D.R1＝RF＝2R2
整理得：
只有当R＝R1＝R2时才能满足要求。
21

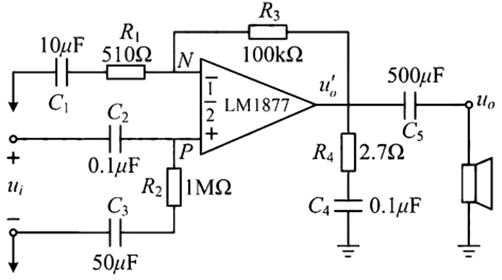

LM1877N-9为2通道低频功率放大电路，单电源供电，最大不失真输出电压的峰值Uopp＝Ui＝（UCC－6）V，开环电压增益为70dB。如图所示为LM1877N-9和一个通道组成的实用电路，电源电压为24V，C1～C3对交流信号可视为短路，R3和C4起相位补偿作用，负载为8Ω。设输入电压足够大，电路的最大输出功率POM和效率η分别是（ ）。
- A.POM≈9W，η≈78.5%
- B.POM≈9W，η≈58.9%
- C.POM≈5.06W，η≈78.5%
- D.POM≈5.06W，η≈58.9%
电路的效率η：
22
图示逻辑电路的逻辑运算表达式为（ ）。
- A.
- B.
- C.Y＝1
- D.Y＝0
，因此选择C项。
23

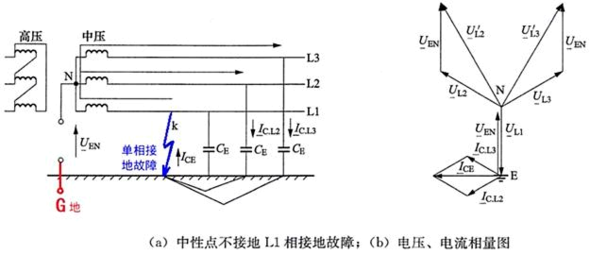

中性点不接地系统发生单相短路，线电压（ ）。
- A.相位发生变化，幅值不变
- B.幅值变
- C.相位、幅值都变
- D.相位、幅值都不变
24

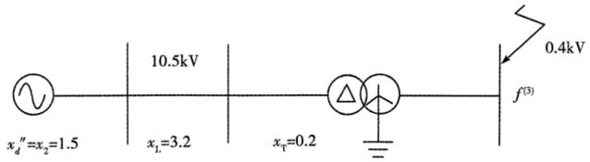

取SB＝100MWA，UB＝0.4kV时，发电机和变压器的电抗标幺值如下图所示，当图示网络中f点发生三相短路时，短路点的短路电流为（ ）。
- A.29.5kA
- B.24.8kA
- C.21.5kA
- D.14.3kA
25

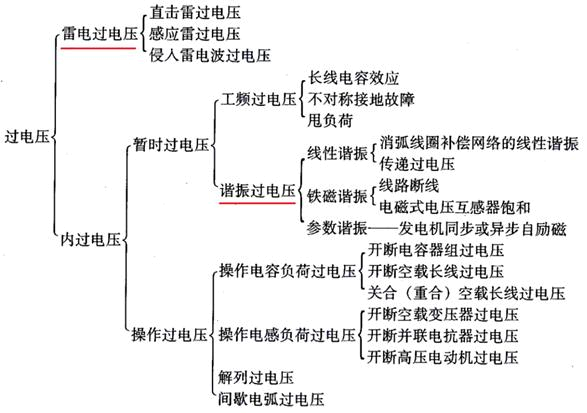

雷电过电压不包括（ ）。
- A.感应雷过电压
- B.高电位引入
- C.直接雷过电压
- D.谐振过电压
26
某变电所有一台变比为10±2×2.5%/0.4kV容量为880kVA的降压变压器，归算到高压侧的变压器阻抗为Zr＝2.95＋j4.8（Ω），变压器低压侧最大负荷为640＋j180（kVA），最小负荷为470＋j180（kVA），变压器低压母线要求恒调压保持0.4kV，满足该调压要求的变压器分接头电压为（ ）。
- A.10000V
- B.10250V
- C.9750V
- D.9500V
（2）选择分接头：
（3）取平均值：
27
同步电动机的功率因数等于1时，减小励磁电流：（ ）。
- A.电机吸收无功功率，功角增大
- B.电机吸收无功功率，功角减小
- C.电机释放无功功率，功角增大
- D.电机释放无功功率，功角减小
28
一台Yd连接的三相变压器SN＝3150kVA，U1N/U2N＝35kV/10kV，则变压器二次侧额定电流为（ ）。
- A.60.6A
- B.315A
- C.105.0A
- D.181.9A
29
连接组别为Dy接线的变压器，一次匝数与二次匝数之比为a，一次绕阻额定电压与二次绕阻额定电压之比为（ ）。
- A.A
- B.B
- C.C
- D.D
。
30
变电所低压侧有功计算负荷Pjs为880kW，cosφ＝0.7，使cosφ提高到0.98，配电线路的（ ）。
- A.Ijs下降，Pjs不变
- B.Ijs不变，Pjs下降
- C.Ijs下降，Pjs下降
- D.Ijs不变，Pjs不变
31

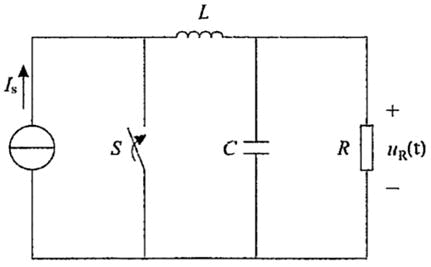

电路如图所示，已知IS＝2A，L＝1H，C＝2F，R＝10Ω，开关S闭合前电路处于稳态，在t＝0时S闭合，此时uR（0^＋）为（ ）。
- A.0V
- B.10V
- C.20V
- D.－20V

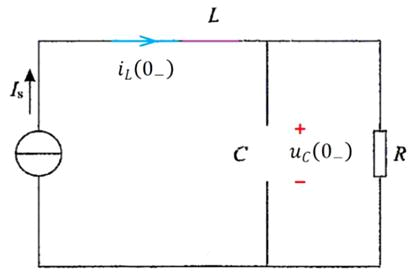

题解图（a）t＝0－时刻求出电感电流iL（0－）和电容电压uC（0－）：iL（0－）＝IS，uC（0－）＝ISR。

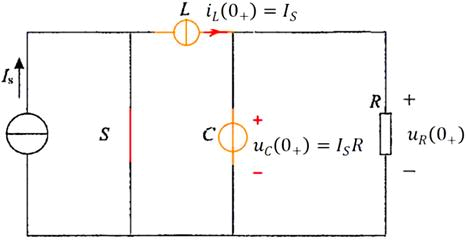

题解图（b）t＝0＋时刻故：uR（0＋）＝uC（0＋）＝ISR＝2×10＝20V。
32
一台20kW、230V的并励直流发电机，励磁回路的阻抗为73.3Ω，电枢电阻为0.156Ω，机械损耗和铁耗共1kW，则电枢回路电流为（ ）。
- A.90.1A
- B.87.0A
- C.128A
- D.99.9A
33
测某电路几个三极管各电极电位如下：工作在放大区的是（ ）。
- A.UBE＝0.7V，UCE＝0.3V
- B.UB＝4V，UC＝4.3V，UE＝4.6V
- C.UB＝－2.3V，UC＝3V，UE＝－3V
- D.UB＝1V，UC＝7V，UE＝2V
34

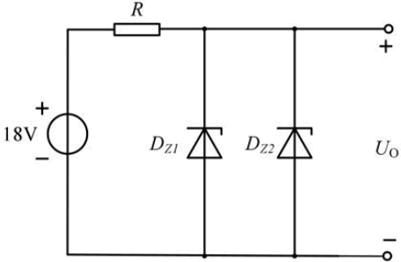

已知稳压管DZ1稳定电压为6V，DZ2稳定电压为9V，则电路输出电压Uo为（ ）。
- A.3V
- B.6V
- C.9V
- D.12V
35

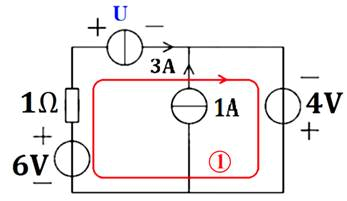

电路如图所示，其3A电流源两端的电压为（ ）。
- A.0V
- B.6V
- C.3V
- D.7V
36
电路如图所示，当开关S闭合后，电流表的读数将（ ）。
- A.减少
- B.增大
- C.不变
- D.不确定
37

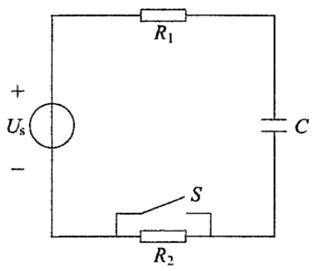

电路如图所示，US＝3V，C＝1/4F，R1＝2Ω，R2＝4Ω，换路前稳态，开关S在t＝0闭合，在t≥0时电容的电压为（ ）。
- A.3（1－e^－2t）V
- B.3V
- C.3（1－e^－0.5t）V
- D.3e－2tV

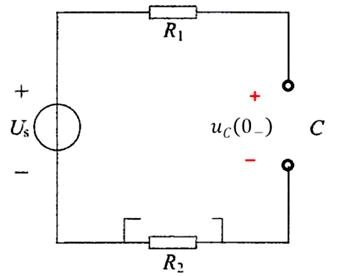

题解图（a）t＝0－时刻（2）t＝∞时，电容C开路。故uC（∞）＝3V。

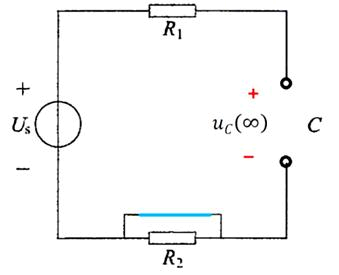

题解图（b）t＝∞时刻（3）t＞0时，τ＝ReqC＝2/4＝0.5s。
题解图（c）（4）代入三要素法公式：uC（t）＝uC（∞）＋[uC（0＋）－uC（∞）]e^－t/τ＝3＋[3－3]e^－t/0.5＝3V。
38
电路如图所示，已知端口电压为u＝20cos（100t）V，电流为i＝4cos（100t＋90°）A，则该端口的性质是（ ）。
- A.纯电阻
- B.电容性
- C.电感性
- D.阻感性
，
，电流超前电压90°，故该端口性质是电容性的。
39

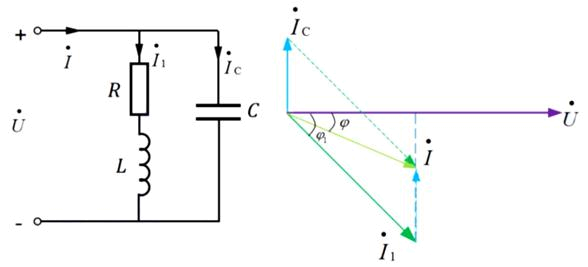

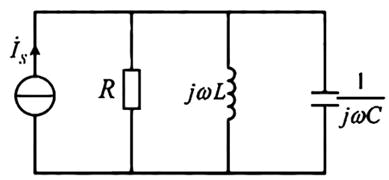

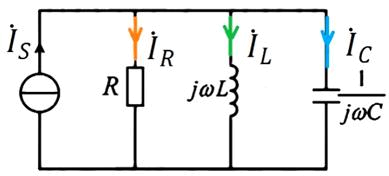

如图所示的RLC并联电路，
保持不变，发生并联谐振时的条件是（ ）。
保持不变，发生并联谐振时的条件是（ ）。- A.A
- B.B
- C.C
- D.D
题解图
同相位，复阻抗
虚部为0，故：
。
，
，选项A正确。
40
已知非正弦周期电压u（t）＝40cosωt＋20cos（3ωt）V，则它的有效值是（ ）。
- A.A
- B.B
- C.C
- D.D
。
。
。
41
20mm微波的频率是（ ）。
- A.100MHz
- B.15GHz
- C.400MHz
- D.73GHz
。
42

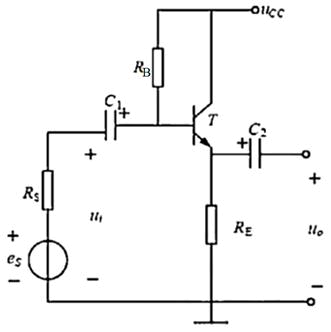

射极输出器中，已知β＝100，RS＝40Ω，RB＝100kΩ，RE＝1.5kΩ，rbe＝0.95kΩ，则电压放大倍数Au、ri和ro分别是（ ）。
- A.Au＝0.99，ri＝60.4kΩ，ro＝9.9Ω
- B.Au＝9.9，ri＝60.4kΩ，ro＝9.9kΩ
- C.Au＝0.99，ri＝60.4kΩ，ro＝9.9kΩ
- D.Au＝9.9，ri＝60.4kΩ，ro＝9.9Ω

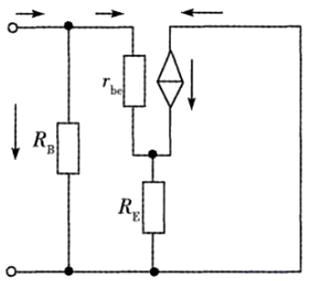

题解图
。
。
。
43

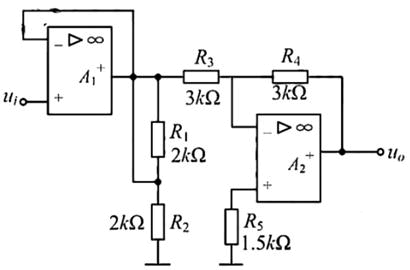

已知ui＝－2V，则输出电压uo等于（ ）。
- A.8V
- B.－8V
- C.4V
- D.－4V
根据分压公式及R1＝R2＝2kΩ，得a点电压
。
，则
44
逻辑函数
，使Y＝1，则A、B、C取值组合为（ ）。
，使Y＝1，则A、B、C取值组合为（ ）。- A.000
- B.010
- C.100
- D.001
45

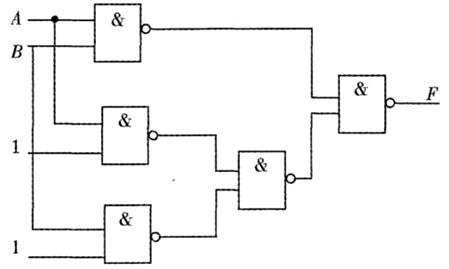

图示电路实现的逻辑功能为（ ）。
- A.半加器
- B.异或门
- C.比较器
- D.同或门
是同或运算，选择D项。
46

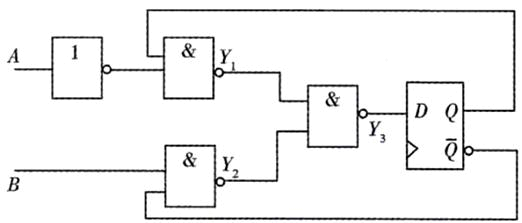

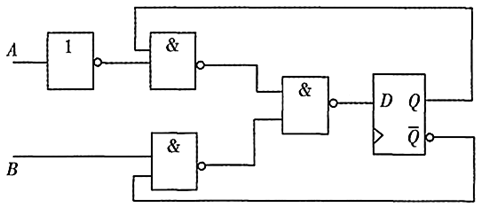

输入为A、B，同它功能相同的是（ ）。
- A.可控RS触发器
- B.JK触发器
- C.可控RS触发器
- D.T触发器
。
。
47

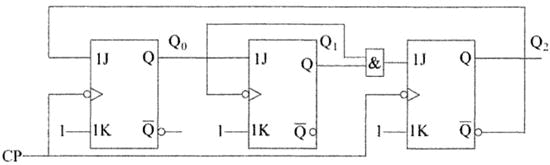

图示异步时序电路逻辑功能是（ ）。
- A.八进制加法计数器
- B.八进制减法计数器
- C.五进制加法计数器
- D.五进制减法计数器
，K0＝1
，得到每一个的状态方程：

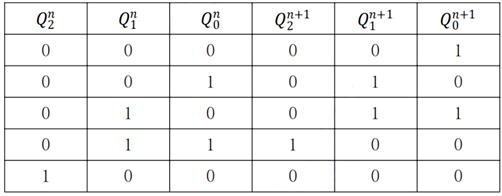

从特性状态转换表可以看出该电路是五进制加法计数器，因此选择C项。
48

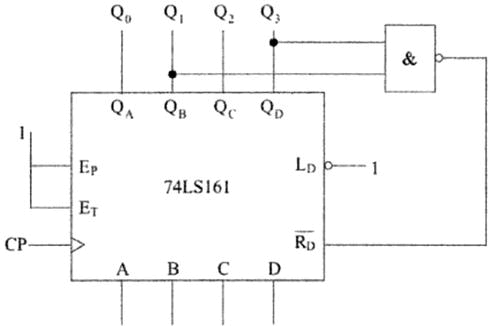

图示电路实现的逻辑功能是（ ）。
- A.十二进制计数器
- B.十进制计数器
- C.十五进制计数器
- D.九进制计数器
。
，此时计数器归零，重新开始计数，因此该电路为十进制计数器。
49
某型电流互感路Szr为20VA，二次电流为5A，准确度等级为0.5，其负荷阻抗上限和下限分别为（ ）。
- A.0.6Ω、0.3Ω
- B.1Ω、0.4Ω
- C.0.8Ω、0.2Ω
- D.0.8Ω、0.4Ω
50
有关电压互感器的校验，正确的是（ ）。
- A.只校验热稳定，不校验动稳定
- B.只校验动稳定，不校验热稳定
- C.不需校验动稳定和热稳定
- D.热稳定和动稳定都要校验
51

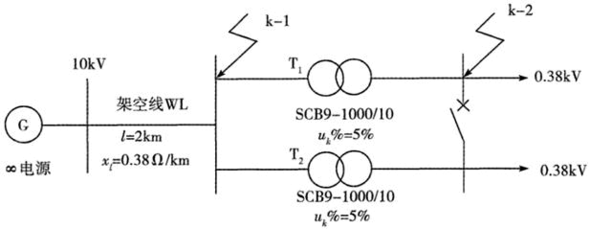

某无穷大电力系统如图所示，SB＝100MWA，两台变压器分列运行下点k-1点的三相短路电流的标幺值为（ ）。
- A.1.176
- B.1.114
- C.1.302
- D.1.449
。
。
52
发动机主磁极数为2，电网频率f＝60Hz，则转速为（ ）。
- A.1500r/min
- B.1800r/min
- C.3000r/min
- D.3600r/min
53
三相异步电动机等效电路中等效电阻R2上消耗电功率为（ ）。
- A.气隙功率
- B.转子损耗
- C.电磁功率
- D.总机械功率
54
电流互感器一次侧端子标注为P1、P2，二次侧端子标注为S1、S2，则正确接线应为（ ）。
- A.一次侧电流从P1流向P2，二次侧电流从S1流向S2
- B.一次侧电流从P1流向P2，二次侧电流从S2流向S1
- C.一次测电流从P2流向P1，二次侧电流从S1流向S2
- D.一次侧电流从P2流向P1，二次侧电流从S2流向S1
55
电动机在运行中，当电动机上的负载减小时：（ ）。
- A.转子转速下降，转差率增大
- B.转子转速下降，转差率不变
- C.转子转速上升，转差率减小
- D.转子转速上升，转差率不变
。
）：Te＝T2；负载减小后，稳定运行时（
）：Te′＝T1。

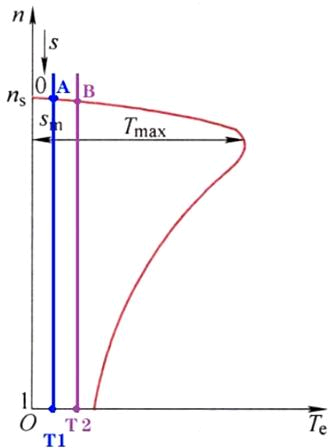

题解图异步电动机的机械特性（2）感应电动机，转差率：s＝（n0－n）/n0，转速上升之后，转差率会减小。
56
一台并励直流电动机拖动一台他励直流发电机，当电动机的电压和励磁回路的电阻均不变时，若增加发电机输出的功率，此时电动机的电枢电流Ia和转速n将（ ）。
- A.Ia增大，n下降
- B.Ia减小，n增高
- C.Ia增大，n增高
- D.Ia减小，n降低
，转速n下降。
57
感应电机起动时，降低起动电压，启动过程中比电动机正常启动时候（ ）。
- A.起动转矩上升，起动电流下降
- B.起动转矩上升，起动电流上升
- C.起动转矩下降，起动电流上升
- D.起动转矩下降，起动电流下降
58
电压偏移的定义为（ ）。
- A.线路首末端电压的相量差
- B.线路首末端电压的代数差
- C.线路首末端电压与额定电压差
- D.线路首末端电压与实际电压差
59
一台笼型异步电动机，额定参数：PN＝8.5kW，UN＝220V，nN＝1200r/min，IN＝10A，Ist/IN＝5，归算后的转子电阻为0.144Ω，那么，电动机起动转矩为（ ）。
- A.80.5N·m
- B.59.6N·m
- C.41.6N·m
- D.67.1N·m
启动转矩一般是1～2倍的额定转矩，只有选项A满足要求。
60

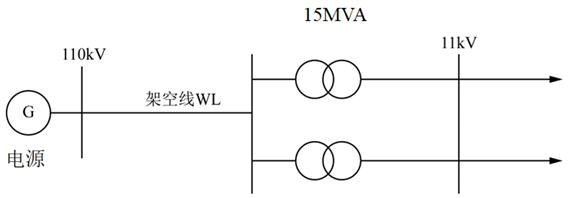

图示电力系统，额定电压为110kV双回输电线路，变电所中装有两台三相110/11kV的变压器。每台容量为15MVA，其参数为：ΔP0＝40.5kW，ΔPs＝128kW，Vs%＝10.5，I0%＝3.5，求两台变压器并联运行时，它们的励磁功率为（ ）。
- A.0.8＋j1.05MVA
- B.0.8＋j10.5MVA
- C.0.08＋j10.5MVA
- D.0.08＋j1.05MVA
