2024年注册电气工程师（供配电）《专业基础考试》试题（网友回忆版）
专业基础（供配电）
历年真题
共 60 题
1013 次浏览
更新于 2026-09-26
一、单选题
下列每小题的选项中，只有一项是最符合题意的正确答案，多选、错选或不选均不得分。
1
下面哪种情况产生的电场叫恒定电场？（ ）
- A.静止电荷产生的
- B.静止带电体产生的
- C.恒定电流导体产生的
- D.无法产生
2
理想运算放大器的两输入端的输入电流等于零（虚断）其原因是（ ）。
- A.理想运算放大器的差模输入电阻接近于无穷大
- B.同向端和反向端的输入电流相等，而方向相反
- C.理想运算放大器的开环输出电阻接近于零
- D.理想运算放大器的开环电压放大倍数接近于无穷大
趋近于无穷大。根据欧姆定律
，当
时，即使存在输入电压，输入电流 I 也趋近于零，所以表现为虚断。答案：A
3
为了避免出现交越失真和效率过低的情况，放大电路的状态是（ ）。
- A.甲类
- B.乙类
- C.甲乙类
- D.小功率时甲类，大功率时乙类
4
某8位D/A转换器，当输入量只有最低位为1，输出电压为0.02V，若输入数字量只有最高位为1，则输出电压为（ ）。
- A.0.029V
- B.2.56V
- C.1.27V
- D.0.68V
，最高位（MSB）的权值为
。 已知最低位为1时输出电压
。2. 然后求最高位为1时的输出电压
： 因为最高位权值是最低位权值的
。 计算
。答案：B
5
图示供电系统图中变压器T2的额定电压为（ ）。
（说明：本题缺图，仅供参考。但不难判断，原图T2应该是一次侧接110kV线路，二次侧接35kV线路）
（说明：本题缺图，仅供参考。但不难判断，原图T2应该是一次侧接110kV线路，二次侧接35kV线路）
- A.110/35kV
- B.110/38.5kV
- C.121/35kV
- D.121/38.5kV
。答案：B
6
衡量电能的质量的指标是（ ）。
- A.电流、波形的质量及供电的可靠性
- B.电流、电压和功率
- C.电压、波形和频率的质量
- D.功率因数、电压、波形的质量
7
某建筑变电所低压侧有功计算负荷的240kW，功率因数0.66，预使功率因数提高到0.9，需并联电容器容量为（ ）。
- A.160kVar
- B.100kVar
- C.56kVar
- D.152kVar
8
承载三相平衡负载的电力线路某一位置发生短路，三相短路与两相短路的关系是（ ）。
- A.三相短路等于两相短路
- B.三相短路大于两相短路
- C.三相短路小于两相短路
- D.无法确定
9
输电变压器一次绕组的额定电压U1N与电网额定电压UN的关系是（ ）。
- A.U1N＝UN
- B.U1N＝1.05UN
- C.U1N＝1.1UN
- D.U1N＝0.95UN
10
输电线路带大负载时，线路末端的电压与首端电压关系是（ ）。
- A.等于
- B.低于
- C.高于
- D.不确定
11
对于小于100km的短距离输电电力线路，一般采用的等值电路为（ ）。
- A.T型
- B.一型
- C.π型
- D.T型和π型
12
输电线路中反应在线路周围产生的电场效应的物理量是（ ）。
- A.电阻R
- B.电抗X
- C.电导G
- D.电纳B
13
当转子转速超过同步速且旋转磁场转向相同时，异步电机的运行状态为（ ）。
- A.电动机
- B.发电机
- C.电磁制动
- D.都有可能
14
在恒转矩模式下，对感应电动机进行变频调速，高速运行时（ ）。
- A.定子电压较高
- B.定子电压较低
- C.定子电流较大
- D.转子电流较大
15
感应电动机采用星三角启动的优势是（ ）。
- A.降低端电压
- B.启动时减小启动电流
- C.减小工作时的额定电流
- D.运行时连到星形线组提高效率
，从而减小启动电流。端电压降低不是优势的本质表述；额定电流是电机固有参数，启动方式不会改变其工作时额定电流；运行时接成三角形而非星形，所以A、C、D错误。答案：B
16
同步发电机并网，需要满足的条件是（ ）。
- A.发电机的频率与系统频率相同
- B.发电机的输出口电压与系统电压相同
- C.发电机相序与系统相序相同
- D.以上条件都要满足
17
要提高同步发电机的无功功率，正确的调节方法是（ ）。
- A.减小机械功率的输入
- B.增大机械功率的输入
- C.增大励磁电流
- D.减小励磁电流
18
同步电机转子电抗的作用是产生磁场，从而使发电机能够产生电能，一般来说，转子电抗越大，发电机的输出（ ）。
- A.功率越大
- B.越不稳定
- C.电压越大
- D.电流越小
19
他励直流电动机采用串接电阻的方法起动，其目的是（ ）。
- A.防止启动电流过大
- B.快速启动
- C.增大启动转距
- D.增大励磁磁通
20
关于断路器检修的安全问题，描述错误的是（ ）。
- A.断路器检修时，必须切断其直流操作电源
- B.分闸断路器和隔离开关后，断路器一定处于不带电状态
- C.合闸送电时，应首先合上隔离开关，然后再合上断路器
- D.分闸断电时，应首先断开断路器，然后再拉开隔离开关
21
某变电所中接地装置的接地电阻为0.14Ω，计算用的入地短路电流10kA，最大跨步电压系数、最大接触电位差系数计算值分别为0.1、0.22，最大跨步电位差、最大接触电位差的分别为（ ）。
- A.182V，364V
- B.14.4V，6.55V
- C.500V，451.2V
- D.140V，308V
； 最大接触电位差
。 其中
为最大跨步电压系数，
为最大接触电位差系数，
为入地短路电流，R为接地电阻。2. 已知R = 0.14Ω，
，
，
。3. 计算最大跨步电位差
：
。4. 计算最大接触电位差
：
。答案：D
22
一般情况下与高压断路器配合使用的电气设备为（ ）。
- A.电压互感器
- B.电流互感器
- C.高压隔离开关
- D.高压负荷开关
23
在供配电系统中，外桥接线适用于（ ）。
- A.变压器的切换较频繁
- B.对二、三级负荷供电
- C.较大容量的发电厂
- D.供电线路较长
24
电压互感器选择和校验项目不包括（ ）。
- A.动稳定
- B.热稳定
- C.额定电压
- D.额定电流
25

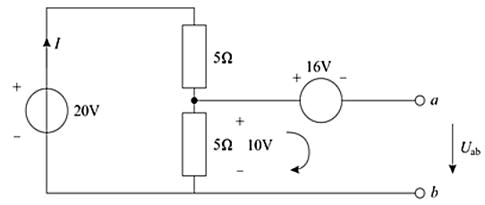

电路如图所示，开路电压Uab为（ ）。
- A.－6V
- B.6V
- C.－10V
- D.10V
，列KVL方程：－10＋16＋Uab＝0，解得：Uab＝－6V，故选择A项。
26

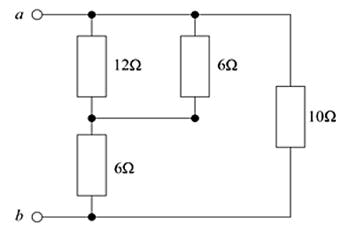

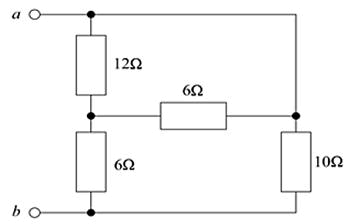

如图电路中，ab端的等效电阻Rab为（ ）。
- A.3.5Ω
- B.5Ω
- C.7.5Ω
- D.18Ω
27
如图电路中，U的值为（ ）。
- A.2V
- B.4V
- C.8V
- D.16V
28
如图正弦交流电路中，输入阻抗Z和输入导纳Y为（ ）。
- A.2－jΩ，0.4＋j0.2S
- B.5－j5Ω，0.1＋j0.1S
- C.20－j10Ω，0.04＋j0.02S
- D.20－j10Ω，0.02＋j0.04S
29
如图三相制电路中，线电压为380V，负载等于44Ω，则功率表读数为（ ）。
- A.0
- B.1645W
- C.1916W
- D.2213W
，
，
，
，功率表读数为：
。
30
一点电荷Q＝5μC，则距离点电荷2m处的电位是（ ）。
- A.11.24kV
- B.11.24V
- C.22.48kV
- D.22.48V
，其中Q是点电荷的电荷量，
是真空介电常数，r是距离点电荷的距离。
的倒数
。2. 然后代入数据计算： 已知
，r = 2m。
先计算
。 再除以2，得到
，与22.48kV最接近。答案选C。
31
在一个电场强度为2160N/C的电场中，一带电颗粒收到0.01296N的电场力，则该颗粒带电量为（ ）。
- A.6μC
- B.4μC
- C.2μC
- D.9μC
。 把数值代入可得
。答案：A
32

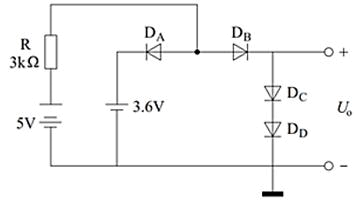

如图所示，设二极管的正向压降均为0.7V，则输出电压Uo是（ ）。
- A.4.3V
- B.3.6V
- C.1.4V
- D.5V
33

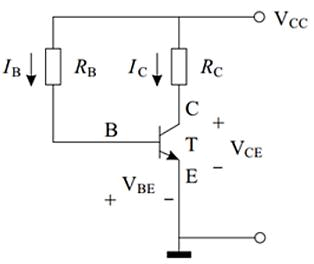

电路如图所示，若将基极电阻RB减小，则集电极电流IC和集电极电位VC的变化情况是（ ）。
- A.集电极电流IC和集电极电位VC都增加
- B.集电极电流IC增加，集电极电位VC减小
- C.集电极电流IC增加，集电极电位VC不变
- D.集电极电流IC减小，集电极电位VC增加
34

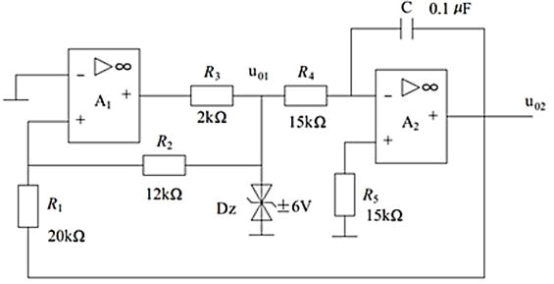

方波三角波电路如图所示，该电路的输出波形振荡频率为（ ）。
- A.400Hz
- B.200Hz
- C.100Hz
- D.50Hz
35

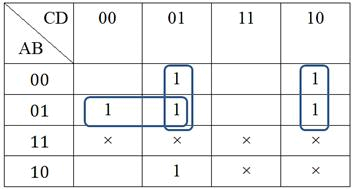

逻辑函数Y（A，B，C，D）＝Σm（1，2，4，5，6，9），其约束条件为AB＋AC＝0，则最简与或式为（ ）。
- A.
- B.
- C.
- D.
化简得：
。
36
JK触发器的特性方程为（ ）。
- A.
- B.
- C.
- D.
。
37

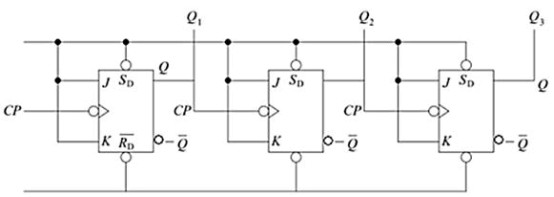

电路如图所示触发器，当前状态Q3Q2Q1＝011，请问时钟作用下，触发器下一个状态为（ ）。
- A.110
- B.100
- C.010
- D.000
，驱动方程：J1＝K1＝1，
，触发条件：CP↓；J2＝K2＝1，
，触发条件：Q1↓，J3＝K3＝1，
，触发条件：Q2↓，当前状态Q3Q2Q1＝011，CP↓到来时，Q1＝0，这时Q1↓到来，Q2＝0，这时Q2↓到来，Q3＝1，因此选择B项。
38

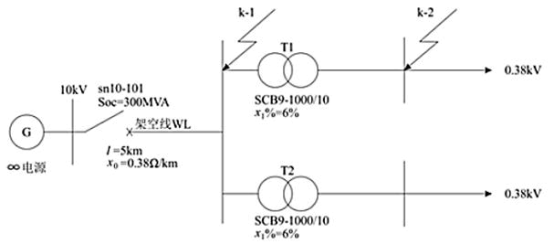

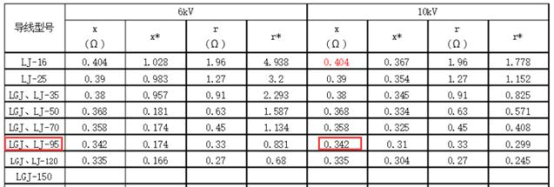

某供电系统如下图所示，已知电力系统出口处的短路容量为Soc＝300MVA，架空线为LGJ，长度为5km，截面为95mm2，则工厂变电所10kV，母线上k-1点短路的三相短路电流的稳态值和短路容量为（ ）。
- A.2.48kA，45.10MVA
- B.3.12kA，52.01MVA
- C.2.86kA，52.01MVA
- D.2.42kA，55.01MVA
39
某变电所有一台变比为110±2×2.5%/6.3kV，容量为31.5MVA的降压变压器，归算到高压侧的变压器阻抗为Z＝3＋j30Ω，变压器低压侧的最大负荷为25＋j18MVA，最小负荷为14＋j10MVA，变电所高压侧电压在最大负荷时保持110kV，最小负荷时保持113kV，变电所低压母线要求恒调压，保持6.3kV，满足该调压要求的变压器分接头电压为（ ）。
- A.110kV
- B.107.5kV
- C.115.4kV
- D.121kV
，这里
，
，
，则
，
，可算出
。 最小负荷时，同理根据
，
，
，算出
。2. 然后求平均的分接头电压
。 经计算可得
，与107.5kV最接近的标准分接头电压是107.25kV（对应
），但选项中没有，这里107.5kV最接近计算值。答案：B
40
在如图所示电路中，电压U的值为（ ）。
- A.50V
- B.－50V
- C.2V
- D.－2V
。
41

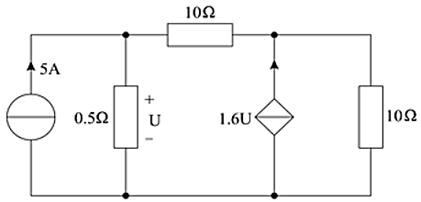

在如图所示电路中，受控源发出的功率为（ ）。
- A.16W
- B.－16W
- C.32W
- D.－32W
42

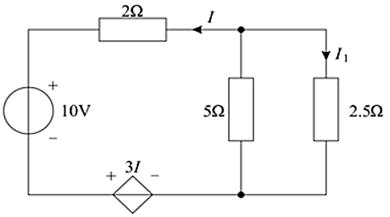

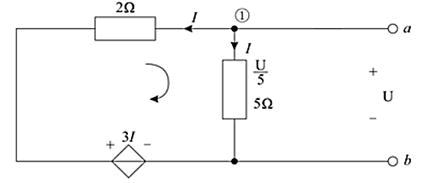

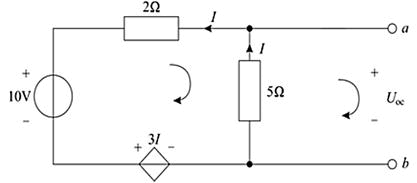

如图电路中，2.5Ω电阻中所获的最大功率为（ ）。
- A.0.5W
- B.2.5W
- C.5W
- D.10W
，对左侧回路列KVL方程：－3I－2I＋U＝0，联立求出等效电阻：
，最大功率：
。
43
已知非正弦交流电i（t）＝3＋4sin（ωt＋30°）＋8sin（3ωt），电流的有效值为（ ）。
- A.3A
- B.7A
- C.9.3A
- D.15A
，其中
是直流分量，
、
是各次谐波的有效值。对于正弦量
，其有效值
。 该非正弦交流电
中，直流分量
；基波
，基波有效值
；三次谐波
，三次谐波有效值
。 则电流有效值
。答案：B
44

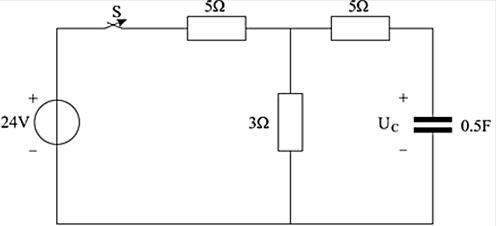

如图所示电路，t＜0时电路处于稳态，在t＝0时，开关打开，求UC（0＋）为（ ）。
- A.2.6V
- B.6.47V
- C.9V
- D.15V
，根据换路定则，
。
45

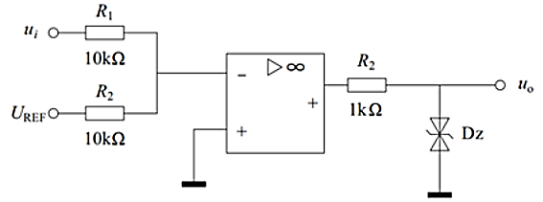

电压比较器如图所示，设集成运放为理想运算放大器，且UREF＝－1V，UZ＝5V，则门限电压UTH为（ ）。
- A.－1V
- B.1V
- C.±1V
- D.±5V
，则输出＋5V；反之
，为－5V，因此，当
可确定UTH大小。
46
若CMOS反相器的VDD增加，则以下说法错误的是（ ）。
- A.输入低电平的噪声容限不变
- B.输入高电平的噪声容限增加
- C.反相器阈值电压增加
- D.反相器的传输延迟时间不变
与
有关，一般
，所以当
，对于CMOS反相器，
和
与
，
，所以
，
，
，所以
增加，B选项正确。 传输延迟时间与管子的充放电时间常数等有关，而这些与
47

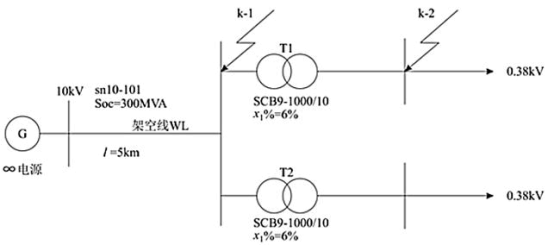

无穷大电力系统如图所示SB＝100MVA，两台变压器分列运行下k-1点的三相短路电流标么值为（ ）。
- A.0.58
- B.0.21
- C.0.11
- D.0.30
。
。
。
48
电力变压器的损耗与负载的关系为（ ）。
- A.负载越大，损耗越大
- B.负载越大，损耗越小
- C.额定负载时损耗达到最大值
- D.损耗与负载没有关系
49
电力网络的潮流调整控制时，串联电抗的作用是（ ）。
- A.平衡有功功率
- B.无功补偿
- C.限流
- D.降低电压
50
一台三相六极感应电动机，额定电压UN＝380V，额定转速nN＝950r/min，电源频率f＝50Hz，定子电阻R＝2.08Ω，定子漏电抗X＝3.12Ω，转子电阻折合值R′2＝1.53Ω，转子漏电抗折合值X′2＝4.25Ω，该电机的额定转差率和临界转差率分别是（ ）。
- A.0.05，0.02
- B.0.05，0.2
- C.0.25，0.02
- D.0.25，0.22
： 对于三相六极电机，磁极对数p = 3，根据同步转速公式
，已知f = 50Hz，p = 3，则
。2. 然后求额定转差率
： 额定转差率公式为
，已知
，
，则
。3. 接着求临界转差率
： 临界转差率公式
，已知
，
，
，
。 先计算
。 则
。综上，额定转差率为0.05，临界转差率为0.2，答案是B。
51
一台48V供电的他励直流电机，以恒定转速1000r/min运行，开路电枢电压为45V，电枢电阻为0.2Ω，励磁电流和负载转矩不变的情况下，转速调节为900r/min时端电压是（ ）。
- A.36.0V
- B.39.5V
- C.42.5V
- D.43.5V
（E为电枢电动势，
是与电机结构和励磁情况有关的常数，n为转速）。 已知转速
时，开路电枢电压
。 根据
。2. 当转速调节为
时，此时电枢电动势
为： 由
，
。3. 他励直流电机稳态运行时，电枢回路电压平衡方程为
（U为端电压，E为电枢电动势，
为电枢电流，
为电枢电阻）。 因为励磁电流和负载转矩不变，所以电枢电流
，端电压U和电枢电动势E的关系就是U = E，此时
。 现在求900r/min时的端电压
，已知
，
，先求
。 再根据
，
。答案：D
52
直流电动机电源并联电阻的作用是（ ）。
- A.电动机制动
- B.减小损耗
- C.增大转矩
- D.增加转速
53

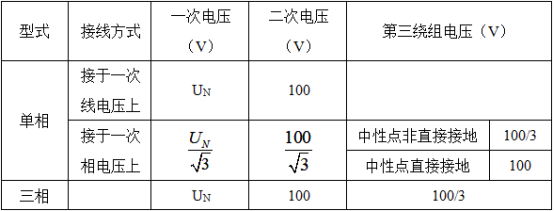

电压互感器采用V/V型接线，二次绕组两端电压大小为（ ）。
- A.
- B.
- C.0V
- D.100V
54
电流互感器的额定容量为（ ）。
- A.短路发热允许的容量
- B.正常发热允许的容量
- C.额定二次电流下的容量
- D.额定二次负载下的容量
55
下列数与十进制数2024相等的是（ ）。
- A.（11111101010）B
- B.（11110101010）D
- C.（7E8）H
- D.（7DF）H
，A选项错误。2. 选项B： 括号外的D表示十进制，
本身就是十进制数11110101010，与2024不相等，B选项错误。3. 选项C： 十六进制转十进制用按权展开相加法。
，C选项正确。4. 选项D：
，D选项错误。答案：C
56
空间中存在一个孤立的正电荷，带电量1nC距离该电荷10km远处的电荷电场强度和方向为（ ）。
- A.9×10－2N/C，朝向电荷
- B.9×10－8N/C，朝向电荷
- C.9×10－2N/C，远离电荷
- D.9×10－8N/C，远离电荷
，其中
，Q是场源电荷的电荷量，r是所求点到场源电荷的距离。 已知
，
。2. 然后计算场强大小： 把数值代入公式
。3. 最后确定场强方向： 因为场源电荷是正电荷，正电荷电场方向是远离正电荷。综上，答案是D，场强大小为
，方向远离电荷。
57

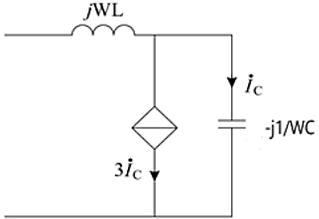

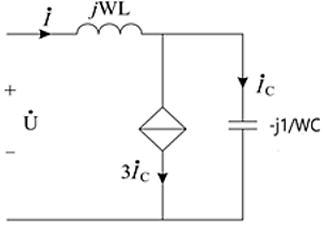

如图电路，L＝1mH，C＝10μF，当电路发生谐振时的角频率为（ ）。
- A.103rad/s
- B.2.5×103rad/s
- C.5×103rad/s
- D.104rad/s
，对大回路列KVL方程，即：
，可推出：
，因为谐振，所以虚部为0，因此W＝5×10^3rad/s。
58
已知电感元件L，其两端的电压为u（t）流过的电流为i（t），在任何时刻，该电感所储存的磁场能力WL（t）为（ ）。
- A.Lu2（t）
- B.
- C.Li2（t）
- D.
，可得出：
。所以选择D项。
59
平板电容器每个平板面积为15cm2，两平板间距离为3cm，施加电压为5V，则电容器的容值是（ ）。
- A.9.31×10－11F
- B.4.43×10－13F
- C.1.29×10－12F
- D.3.33×10－13F
60
月亮半径是1.74×106m，假设载流导线沿月球赤道绕一周，若导线上电流为1×10－6A，圆心处的磁感应强度是（ ）。
- A.3.14×10－7T
- B.7.77×10－7T
- C.8.85×10－7T
- D.3.61×10－7T
，其中
是真空磁导率，I是电流，R是圆半径。2. 然后代入数据：已知
，
，
计算
，
分子
，分母
根据同底数幂相除，底数不变指数相减，
，所以
。答案选D。
