计算机技术与软件《中级软件评测师（下午卷）》预测试卷四

1

【说明】逻辑覆盖法是设计白盒测试用例的主要方法之一，它是通过对程序逻辑结构的遍历实现程序的覆盖。针对以下由C 语言编写的程序，按要求回答问题。
题目图片

问题1：请给出满足100%DC(判定覆盖)所需的逻辑条件。
问题2：请画出上述程序的控制流图，并计算其控制流图的环路复杂度V(G)。
问题3：请给出【问题2】中控制流图的线性无关路径。

参考答案问题1： <img src="https://img.huikao8.com/huixue_img/importSubject/1534810317643714560.png" alt="题目图片" style="max-width:100%;height:auto;vertical-align:middle;">问题2： （1）控制流图如下图所示： <img src="https://img.huikao8.com/huixue_img/importSubject/1534810317761155072.jpeg" alt="题目图片" style="max-width:100%;height:auto;vertical-align:middle;"> （2）、V(G)＝5＋1＝6 问题3： (1) 1－2－4－5－6－10－11－2...(2) 1－2－3－4－5－6－10－11－2...(3) 1－2－4－7－8－10－11－2...(4) 1－2－4－5－7－8－10－11－2… (5) 1－2－4－7－9－10－11－12(6) 1－2－4－5－7－9－10－11－12

解析：问题1：
本小题考查白盒测试中的判定覆盖法。判定覆盖指设计足够的测试用例，使得被测程序中每个判定表达式至少获得－次 “真”值和“假”值，从而使程序的每一个分支至少都通过一次。本题中程序一共有4个判定，所以满足判定覆盖一共就需要8个逻辑条件，这些条件详见上述答案。问题2：
解析：本题考查白盒测试方法中的基本路径法。涉及到的知识点包括：根据代码绘制控制流图、计算环路复杂度。控制流图是描述程序控制流的一种图示方法。其基本符号有圆圈和箭线：圆圈为控制流图中的一个结点，表示一个或多个无分支的语句；带箭头的线段称为边或连接，表示控制流。基本结构如下所示：
题目图片

其中要特别注意的是，如果判断中的条件表达式是复合条件，即条件表达式是由一个或多个逻辑运算符连接的逻辑表达式，则需要改变复合条件的判断为一系列之单个条件的嵌套的判断。环路复杂度用来衡量一个程序模块所包含的判定结构的复杂程度。环路复杂度等于右图中的判定的节点个数加1。图中判定节点个数为5，所以V(G)＝5＋1＝6。控制流程图的环路复杂性 V(G)一共有以下三种方法，但是最后一种最好用，不易出错。（1）控制流程图中的区域个数。（2）边数－结点数＋2。（3）判定数＋1。
问题3：
本小题考查白盒测试用例设计方法之基本路径法。涉及到根据控制流图和环路复杂度给出线性无关路径。线性无关路径：指包含一组以前没有处理的语句或条件的路径。从控制流图上来看，一条线性无关路径是至少包含一条在其他线性无关路径中从未有过的边的路径。程序的环路复杂度等于线性无关路径的条数，所以本题中有6条线性无关路径。这6条路径组成了问题2中控制流图的一个基本路径集。只要设计出的测试用例能确保这些基本路径的执行，就可以使程序中的每个可执行语句至少执行一次，每个条件的取真和取假分支也能得到测试。需要注意的是，基本路径集不是唯一的，对于给定的控制流图，可以得到不同的基本路径集。

2

【说明】为了庆贺成立10周年，某书店为购买不同数量的顾客采取不同的优惠活动,其报价规则如下表所示.：1、购买1－20本书可以享受九折优惠；2、购买21－40本书可以享受八五折优惠；3、以此类推，每增加20本书，就可以享受到更加优惠的折扣，100本封顶（即不考虑超过100本的情况）。现在该商家开发一个软件,输入为商品数：题目图片

，输出为所付的款：Y。
问题1：请采用等价类划分法为该软件设计测试用例(不考虑X为非整数的情况)
问题2：请采用边界值分析法为该软件设计测试用例
问题3：列举除了等价类划分法和边界值分析法以外的三种常见的黑盒测试用例测试方法。

参考答案问题1：用例1：0 用例2：1~20中任意一个数用例3：21~40中任意一个数用例4：41~60中任意一个数用例5：61－80 中任意一个数用例6：81－100 中任意一个数用例7：101 问题2：0、1、2、19、20、21、22、39、40、41、42、59、60、61、62、79、80、81、82、99、100、101 问题3：错误推测法、因果图法、场景法、正交试验法等任意三种即可。

解析：问题1：
本小题考查黑盒测试用例设计中的等价类划分法。等价类划分法：把程序的输入域划分成若干部分（子集），然后从每个部分中选取少数代表性数据作为测试用例。每一类的代表性数据在测试中的作用等价于这一类中的其他值。本题中主要范围限制为题目图片

，即可以划分为两个无效和一个有效等价，但由于每一个小的等价类是单独处理的，因此需要再进一步的划分。划分等价类的6条原则：（1）在输入条件规定了取值范围或值的个数的情况下，可以确立一个有效等价类和两个无效等价类；（2）在输入条件规定了输入值的集合或者规定了必须如何的条件的情况下，可以确立一个有效等价类和一个无效等价类；（3）在输入条件是一个布尔量的情况下，可确定一个有效等价类和一个无效等价类；（4）在规定了输入数据的一组值（假定n个），并且程序要对每一个输入值分别处理的情况下，可确立n个有效等价类和一个无效等价类；（5）在规定了输入数据必须遵守的规则的情况下，可确立一个有效等价类（符合规则）和若干个无效等价类（从不同角度违反规则）；（6）在确知已划分的等价类中，各元素在程序处理中的方式不同的情况下，则再将该等价类进一步地划分为更小的等价类；
问题2：本小题考查黑盒测试用例设计中的边界值分析法。边界值分析法：对输入或输出的边界值进行测试的一种黑盒测试方法。通常边界值分析法是作为对等价类划分法的补充，这种情况下，其测试用例来自等价类的边界。边界值设计测试用例，应遵循的原则：（1）如果输入条件规定了值得范围，则应取刚达到这个范围的边界值，以及刚刚超过这个范围边界的值作为测试输入数据；（2）如果输入条件规定了值得个数，则用最大个数、最小个数、比最小个数少、比最大个数多1的数作为测试数据；（3）根据规格说明的每个输出条件，使用前面的原则（1）；（4）根据规格说明的每个输出条件，应用前面的原则（2）；（5）如果程序的规格说明给出的输入域或输出域是有序集合，则应选取集合的第一个元素和最后一个元素作为测试用例；（6）如果程序中使用了一个内部数据结构，则应当选择这个内部数据结构边界上的值作为测试用例；（7）分析规格说明，找出其他可能的边界条件；依据边界值设计测试用例的原则，测试用例应选择：0、1、2、19、20、21、22、39、40、41、42、59、60、61、62、79、80、81、82、99、100、101
问题3：本小题考查常见的黑盒测试用例的设计方法。黑盒测试的方法有等价类划分、边界值分析、因果图法、判定表法、正交试验法、功能图法、场景法、错误推测法等。因此本题可选：错误推测法、因果图法、判定表法、正交试验法、功能图法、场景法中的任意3种即可。

3

【说明】某公司欲开发一套基于Web的通用共享汽车系统。该系统的主要功能如下：1.商家注册、在线支付；后台业务员进行车辆管理与监控、查询统计、报表管理、价格设置、管理用户信息。2.用户输入手机号并在获取验证码后进行注册、点击用车后扫描并获取开锁密码、锁车（机械锁由用户点击结束用车）后 3 秒内显示计算的费用，用户确认后支付、查看显示时间与路线及其里程、预约用车、投诉。
【问题1】采用性能测试工具在对系统性能测试时，用Apdex(应用性能指数)对用户使用共享单车的满意度进行量化，系统需要满足Apdex指数为0.8以上。Apdex 量化时，对应用户满意度分为三个区间，通过响应时间数值 T 来划分，T 值代表着用户对应用性能满意的响应时间界限或者说是“门槛” (Threshold) 。针对用户请求的响应时间，Apdex 的用户满意度区间如下：满意: (0,T]让用户感到很愉快；容忍:(T, 4T] 慢了一点，但还可以接受，继续这一应用过程；失望: >4T，太慢了，受不了了，用户决定放弃这个应用；Apdex的计算如下：Apdex＝ (小于T的样本数＋T~4T 的样本数/2) /总样本数针对用户功能，本系统设定 T＝2秒，记录响应时间，统计样本数量，2 秒以下记录数5000，2~8秒记录数2000，大于8秒1000。请计算本系统的Apdex指数，并说明本系统是否达到要求。
【问题2】系统前端采用HTML5实现，使用户可以通过不同电脑和移动设备的浏览器进行访问。设计兼容性测试矩阵，对系统浏览器兼容性进行测试。
【问题3】客户交易时，客户端采用表单提交价格（正整数，单位：元）和比例随机的优惠（0到1之间的小数，保留小数点后2位），针对这一功能设计4个测试用例。

4

【说明】下图是某学校信息系统的一个类图，图中属性和方法前的"＋"、"#"和"－ " 分别表示公有成员、保护成员和私有成员。其中：
题目图片

（1）类Manager重新实现了类Student的方法 calScore（　），类Manager中的方法calWorkDays（　）继承了其父类Employee的方法calWorkDays （　）。
（2）创建类 Student的对象时，方法calStudent（　），根据每位同学的情况计算分数。
（3）类Department中的方法statScore（　）中首先调用了该类的方法load（　），获取本班学生列表，然后调用了类 Student中的方法calScore（　）。
现拟采用面向对象的方法进行测试。
【问题1】图4－1 所示的类图中，类manager 和类Employee之间是什么关系?该关系对测试的影响是什么?
【问题2】（1）类Manager重新实现了类Student的方法calScore（　），这是面向对象的什么机制？是否需要重新测试该方法？
（2）类Manager中的方法calWorkDays （　）继承了其父类 Student 的方法calWorkDays （　），是否需要重新测试该方法?
【问题3】请给出类图中各个类的测试顺序。
【问题4】从面向对象多态特性考虑，测试方法statScore（　）时应注意什么？

参考答案【问题1】 （1）泛化关系；（2）继承的成员函数是否需要测试；对父类的测试是否能用到子类上。 【问题2】 （1）、多态机制；需要重新测试，因为在子类中重新进行了定义，所以需要重新测试；（2）、不需要重新测试，因为子类继承了父类的方法，只要父类的该方法通过测试了即可。 【问题3】 先测试Student类，然后Manager类，最后测试Department类。 【问题4】 只需要在原有的测试分析基础上增加对测试用例中输入数据的类型的考虑即可。先测试基类，然后再分别依据输入数据设计不同的测试用例。

解析：【问题1】
考察类图的泛化关系。泛化关系(Generalization)也就是继承关系，也称为“is－a－kind－of”关系，泛化关系用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类，泛化关系通常用带空心三角形的直线来表示。对泛化关系有三个要求：1、子类与父类应该完全一致，父类所具有的属性、操作，子类应该都有；2、子类中除了与父类一致的信息以外，还包括额外的信息；3、可以使用父类的实例的地方，也可以使用子类的实例；
【问题2】
该题考察面向对象的多态机制和继承机制。多态就是在使用父类的引用调用方法的时候，不是使用父类中的方法，而是父类指向的对象的方法，这样就实现了多态。继承是指在一个类基础上定义一个新类，原有的类叫做父类，新生成的类叫子类，继承的过程是一个从一般到特殊的过程。
【问题3】
由类结构可以分析出，Student应该先测，而Department依赖于Manager，因此，Manager应先于Department测试
【问题4】
题干描述，方法statScore（　）需要调用Student中的calScore（　）。而该方法在Student和Manager中有不同的实现，因此需要同时考虑Student和Manager中的calScore（　）。

5

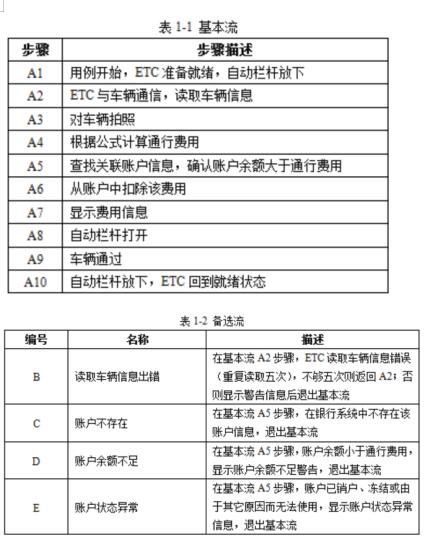

【说明】场景法是黑盒测试中重要的测试用例设计方法，通过场景描述业务流程（包括基本流（基本业务流程）和备选流（分支业务流程）），设计测试用例遍历软件系统功能，验证其正确性。下面是对电子不停车收费系统（ETC）的基本流和备选流的描述。
题目图片

【问题1】使用场景法设计测试用例，指出所涉及到的基本流和备选流。基本流用A字母编号表示，备选流用表1－2中对应的字母编号表示。例如：T01：AT02：A.B

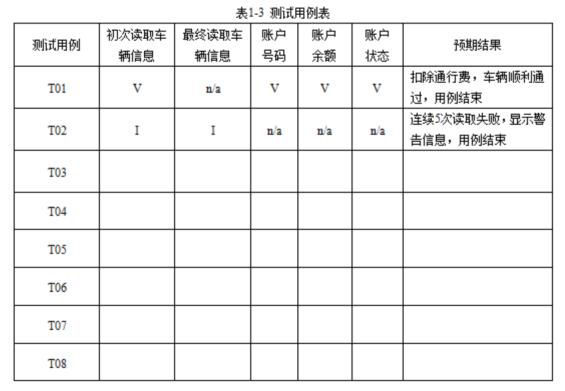

【问题2】针对问题1设计的测试用例，依次将初次读取车辆信息、最终读取车辆信息、账户号码、账户余额和账户状态等信息填入下述测试用例表中。表中行代表各个测试用例，列代表测试用例的输入值，用V表示有效数据元素，用I表示无效数据元素，n/a表示不适用，例如T01表示“成功通过”用例。
题目图片

参考答案【问题1】 （场景顺序可以任意，重复内容不计分）共包括8个场景：T01：A （收费停车）T02：A、B （停车时，读取车辆信息出错）T03：A、C （停车时，账户不存在）T04：A、D （停车时，账户余额不足）T05：A、E （停车时，账户状态异常）T06：A、B、C （重复读才取得正确车辆信息，但出现账户不存在异常）T07：A、B、D （重复读才取得正确车辆信息，但出现账户余额不足）T08：A、B、E 【问题2】 <img src="https://img.huikao8.com/huixue_img/importSubject/1534810317513691136.jpeg" alt="题目图片" style="max-width:100%;height:auto;vertical-align:middle;">

解析：【问题1】
本题主要考查黑盒测试中的场景法测试用例设计。采用场景法来设计测试用例，其基本思想和依据是站在用户的角度上检测软件的功能，发现软件的错误。基本流是指经过用例的最简单的路径（无任何差错，程序从开始直接执行到结束）。备选流是指：一个备选流可能从基本流开始，在某个特定条件下执行，然后重新加入基本流中；也可以起源于另一个备选流；或者终止用例而不再加入到基本流中（一般是各种错误情况）。使用场景法设计测试用例的基本步骤如下：（1）根据规格说明，描述出程序的基本流及各项备选流。（2）根据基本流和备选流确定场景。（3）对每一个场景生成相应的测试用例，可以采用矩阵或决策表来确定和管理测试用例。（4）对生成的测试用例进行复审，去掉多余或等价的测试用例，然后确定实际测试数据。在本题中，根据题目中已经确定的基本流与备选流，可以设计场景，每个场景覆盖一种在该案例中事件的不同触发顺序与处理结果形成的事件流，最后得出所有的测试用例。下面就根据电子不停车收费系统（ETC）的业务流程列出所有的测试用例和用例中所涉及的基本流与备选流。T01：A （收费停车）T02：A、B （停车时，读取车辆信息出错）T03：A、C （停车时，账户不存在）T04：A、D （停车时，账户余额不足）T05：A、E （停车时，账户状态异常）T06：A、B、C （重复读才取得正确车辆信息，但出现账户不存在异常）T07：A、B、D （重复读才取得正确车辆信息，但出现账户余额不足）T08：A、B、E （重复读才取得正确车辆信息，但账户状态异常）
【问题2】
本题要求我们根据问题1设计的测试用例来完成本题的问题，那么根据题目的意思，用例T03存在账户不存在的异常，那么初次读取车辆信息是正常的，应该填V，而在该用例下，无需重复读取车辆信息，因此最终读取车辆信息应填n/a，当读取账户号码时出现异常，因此该空是无效信息（I），而再该用例下，没有进行账户余额和账户状态的判定，因此这两空都填不适用。同样的道理我们可以完成用例T04和T05。在用例T06中，他是重复读才读取到了车辆的信息，因此初次读取车辆信息不正常应该填I，然后重复读取车辆信息才读取到车辆信息，因此最终读取车辆信息应填V，当读取账户号码时出现异常，因此该空是无效信息（I），而在该用例下，没有进行账户余额和账户状态的判定，因此这两空都填不适用（n/a）。同样的道理可以完成用例T07和T08。
