2016年二级注册结构工程师《专业考试（上）》试题（网友回忆版）

参考答案 D

参考答案 B

参考答案 A

解析：根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.2.6条规定，按内插法计算中和轴高度调整系数β₁：β₁＝0.74＋（0.8－0.74）×（80－60）/（80－50）＝0.78。
根据第6.2.1条第3款式（6.2.1-5），正截面混凝土的极限压应变ε_cu为：
ε_cu＝0.0033－（f_cu，k－50）×10^－5＝0.0033－（60－50）×10^－5＝0.0032
查第4.2.3条表4.2.3-1，可知钢筋的抗拉强度f_y＝360N/mm2。查第4.2.5条表⁴.2.5-1，可知钢筋的弹性模量E_s＝2.0×10⁵N/mm²。
根据第6.2.7条第1款式（6.2.7-1），相对界限受压区高度ξ_b为：

故纵向受拉钢筋屈服与受压混凝土破坏同时发生的界限受压区高度为：x_b＝ξ_bh₀＝0.499×（800－50）＝374.25mm。
【考点分析】本题主要考查偏心受压柱处于临界破坏状态时，其界限受压区高度的计算。
【解题思路】本题解题分析步骤如下：
①根据《混规》第6.2.6条规定，按内插法计算出β₁。
②根据《混规》第6.2.1条第3款式（6.2.1-5），求出正截面混凝土的极限压应变ε_cu的值。
③根据《混规》第4.2.3条表4.2.3-1和第4.2.5条表4.2.5-1，可知钢筋的抗拉强度和弹性模量的取值。
④根据《混规》第6.2.7条第1款式（6.2.7-1），计算出该构件的相对界限受压区高度ξ_b。
⑤根据公式x_b＝ξ_bh₀即可得到纵向受拉钢筋屈服与受压混凝土破坏同时发生的界限受压区高度x_b的值。

参考答案 C

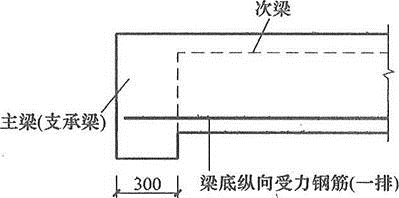

解析：根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第9.2.2条第1款规定，当V＞0.7f_tbh₀时，简支梁下部纵向受力钢筋伸入支座内的锚固长度应不小于12d。
本题中，V＝0.7f_tbh₀＝0.7×1.43×250×（600－55）＝136×10³N＝136kN＜200kN，因此符合纵向受力钢筋伸入支座内的锚固长度不小于12d的规定。
根据第8.2.1条表8.2.1规定，混凝土保护层最小厚度35mm。
AB两项，选用618或520，根据第9.2.1条第3款规定，梁下部纵筋的净间距不应小于25mm和钢筋直径d，因此，不满足钢筋水平方向净间距的要求。
C项，选用422，锚固长度l_a＝12d＝12×22＝264mm＜300－35＝265mm，钢筋面积A_S＝1520mm²＞1450mm²。满足要求。
D项，选用325，12×25＝300，梁底纵筋需有弯折段。不符合要求。
【考点分析】本题主要考查梁底纵向受力钢筋配置时的构造要求。
【解题思路】本题解题分析步骤如下：
①根据《混规》第9.2.1条第3款，可判断出AB两项不满足钢筋水平方向净间距的要求。
②根据《混规》第9.2.2条第1款，当V＞0.7f_tbh₀时，简支梁下部纵向受力钢筋伸入支座内的锚固长度应不小于12d。可判断出C项钢筋的锚固长度符合要求，而D项钢筋的锚固长度不符合要求。

参考答案 C

参考答案 D

参考答案 D

参考答案 A

解析：根据《建筑抗震设计规范》（GB 50011—2010）（2016年版）第6.3.7条表6.3.7-1注2规定，框架结构二级抗震等级，中柱，钢筋强度标准值为400MPa时，表中（最小总配筋率）数值应增加0.05，即最小配筋率为：ρ_min＝（0.8＋0.05）×100%＝0.85%。

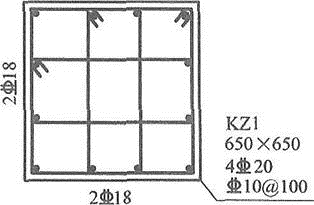

题18图所示配筋：818：A_s1＝2036mm²；420：A_s2＝1256mm²。柱实际配筋率计算如下：
ρ＝[（2036＋1256）/（650×650）]×100%＝0.78%
故柱纵向钢筋的配筋率与规范要求的最小配筋率的比值为：ρ/ρ_min＝0.78/0.85＝0.92。
【考点分析】本题主要考查柱纵向钢筋配筋率的计算。
【解题思路】本题解题分析步骤如下：
①根据《抗规》第6.3.7条表6.3.7-1注2，计算出规范要求的该框架结构的最小配筋率ρ_min；
②根据框架柱的实际配筋情况，计算出钢筋的实际配筋率ρ；
③将二者进行比值。

参考答案 A

参考答案 D

参考答案 C

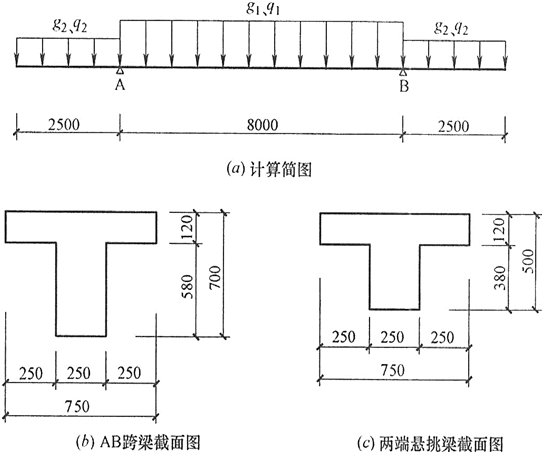

解析：先按第一类T形截面试算，截面有效高度：h₀＝700－40＝660mm。
根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.2.10条式（6.2.10-1）规定，矩形截面或翼缘位于受拉边的倒T形截面受弯构件，其正截面受弯承载力为：M＝α₁f_cb_f′x（h₀－x/2）。
因此，受压区高度x为：

属于第一类截面，按宽度为b_f′的矩形梁计算。
根据式（6.2.10-2），所需纵筋面积为：A_s＝α₁f_cb_f′x/f_y＝（1.0×14.3×750×49.9）/360＝1486.6mm²。
选配422，A_s＝1520mm²＞1486.6mm²，符合要求。
【考点分析】本题主要考查梁的截面设计。
【解题思路】本题解题分析步骤如下：
①对图示T形梁，先按第一类、第二类截面进行试算；
②根据《混规》第6.2.10条式（6.2.10-1），可反推出受压区高度x的值，判断出本结构属于第几类截面；
③根据《混规》第6.2.10条式（6.2.10-2），计算受拉钢筋的面积。

参考答案 C

解析：根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.3.4条式（6.3.4-2）规定：
V_cs＝α_cvf_tbh₀＋f_yv（A_sv/s）h₀
因此，A_sv/s＝（410×10³－0.7×1.43×250×660）/（360×660）＝1.030。
选配10@150，A_sv/s＝2×78.5/150＝1.047＞1.030。
【考点分析】本题主要考查梁支座处箍筋的配置。
【解题思路】本题解题分析步骤如下：
已知支座处的剪力值，根据《混规》第6.3.4条式（6.3.4-2），并结合构造要求，对结构进行箍筋的配置。

参考答案 B

参考答案 B

参考答案 C

参考答案 B

参考答案 B

参考答案 A

参考答案 C

参考答案 D

解析：根据《建筑抗震设计规范》（GB 50011—2010）（2016年版）第8.1.3条表8.1.3（见题19表），该钢结构的建筑抗震设防类别为丙类，当房屋高度小于50m、抗震设防烈度为7度时，确定该钢结构住宅的抗震等级为四级。
题19表　钢结构房屋的抗震等级

【考点分析】本题主要考查结构抗震等级的划分。
【解题思路】本题解题分析步骤如下：
根据《抗规》第8.1.3条和表8.1.3，直接进行判断。

参考答案 D

参考答案 A

解析：根据《建筑抗震设计规范》（GB 50011—2010）（2016年版）第8.4.1条第l款规定，支撑杆件的长细比，按压杆设计时，不应大于，支撑杆件采用Q235钢，f_ay＝235N/mm²。因此，支撑杆件的长细比不应大于120。
【考点分析】本题主要考查中心支撑的杆件长细比限值的计算。
【解题思路】本题解题分析步骤如下：
根据《抗规》第8.4.1条第1款，并结合题干所给条件进行长细比的计算。

参考答案 A

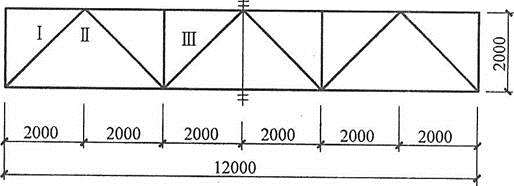

解析：根据《钢结构设计标准》（GB 50017—2017）第7.4.1条表7.4.1-1规定，腹杆Ⅰ为支座斜杆，其在桁架平面内的计算长度为：

腹杆Ⅱ为除支座斜杆和支座竖杆的其他腹杆，其在桁架平面内的计算长度为：

选项中与结果最接近的是2828、2263。
【考点分析】本题主要考查桁架平面内，处在不同位置处的腹杆的计算长度的计算。
【解题思路】本题解题分析步骤如下：
根据《钢标》第7.4.1条和表7.4.1-1，计算腹杆Ⅰ、Ⅱ在桁架平面内的计算长度。

参考答案 A

参考答案 C

参考答案 B

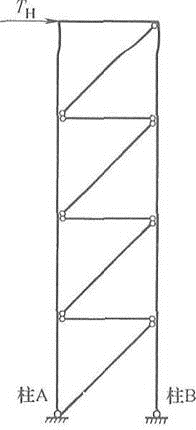

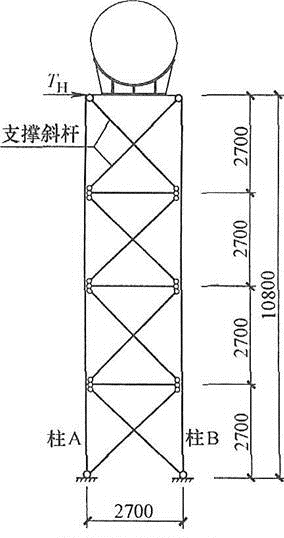

解析：支撑斜杆均按单拉杆设计，该支架可简化成静定桁架进行内力分析，如题25解图所示。

题25解图　支架内力分析简图
在题25解图所示方向的管道横向水平推力设计值T_H＝70kN作用下，采用截面法进行计算：N_B＝70×2.7×4/2.7＝280kN（压力）；柱A下端支座反力为280kN（拉力），由斜杆产生的竖向拉力为70kN，则柱A轴力为：N_A＝280－70＝210kN（拉力）。
【考点分析】本题主要考查柱A、柱B最大轴心力设计值的计算。
【解题思路】本题解题分析步骤如下：
①支撑斜杆均按单拉杆设计，将该支架简化成静定桁架；
②采用截面法对该静定桁架结构进行受力分析。

参考答案 C

参考答案 C

参考答案 D

参考答案 B

参考答案 B

参考答案 B

参考答案 C

参考答案 D

参考答案 D

参考答案 D

参考答案 B

参考答案 C

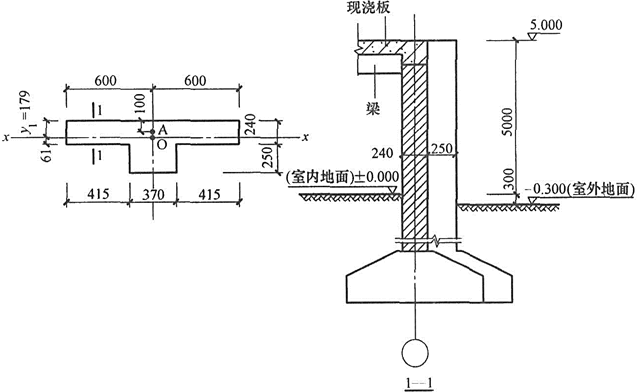

解析：关于x轴的截面极惯性矩：I_x＝（1200×179³＋830×61³＋370×311³）/3＝6.067×10⁹mm⁴。
截面面积：A＝1200×240＋370×250＝380500mm²。
截面回转半径：

截面折算厚度：h_T＝3.5i＝3.5×126.3＝442.1mm。
【考点分析】本题主要考查带壁柱墙的折算厚度的计算。
【解题思路】本题解题分析步骤如下：
①先求出关于截面x轴的截面极惯性矩I_x和截面面积A的值，进而得到截面回转半径i_x；
②根据公式h_T＝3.5i，计算出截面折算厚度的值。

参考答案 C

参考答案 B
